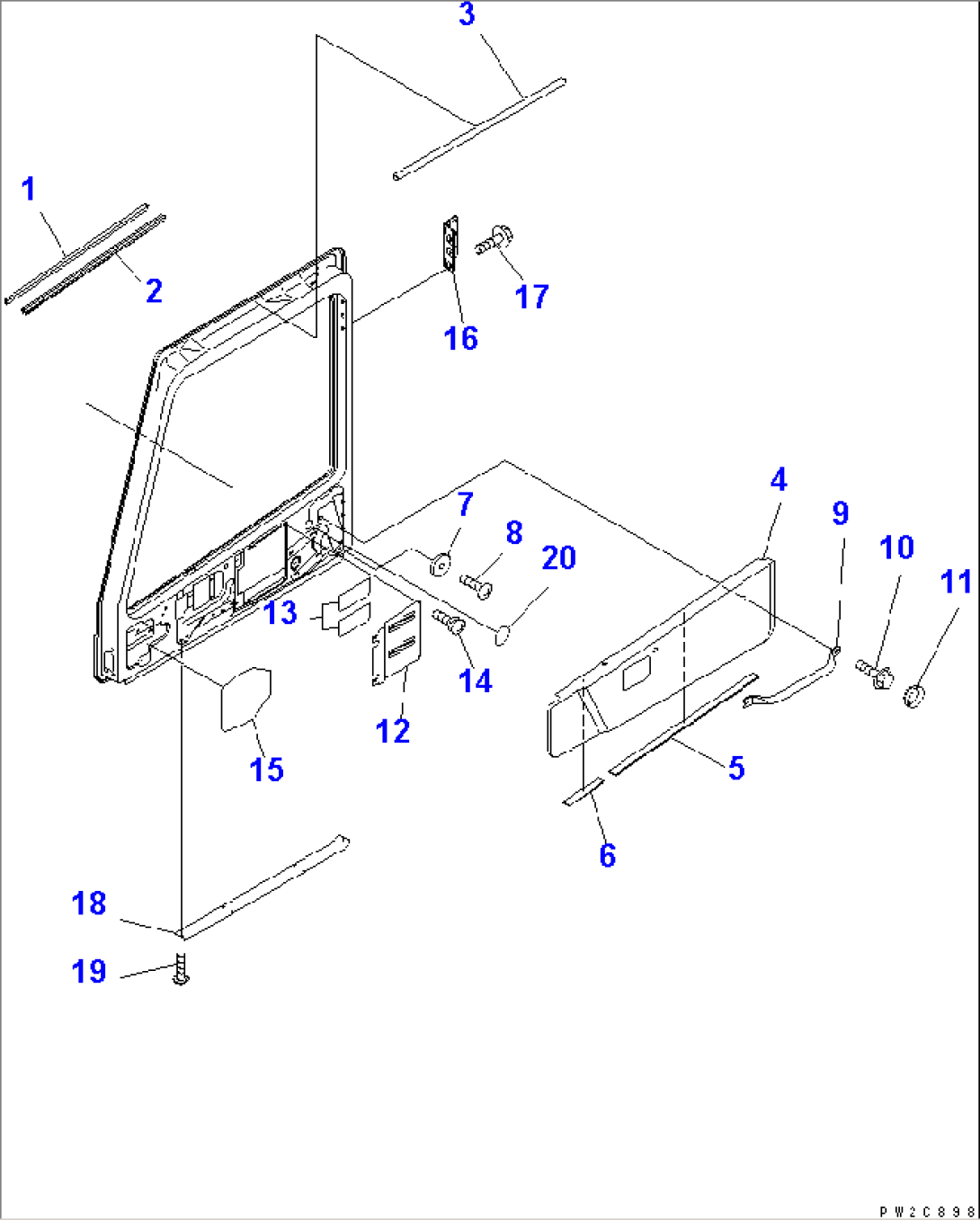

OPERATOR'S CAB (R.H. DOOR, ACCESSORY PARTS)

Komatsu HM350-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-54-13001CAB ASS'Y,ROPS1001-
56C-54-13700CAB ASS'Y,(-40ßC)1001-
56B-54-14501DOOR ASS'Y,R.H.1001-
156B-54-14330SEAL1001-
256B-54-14340SEAL1001-
356B-54-14420SEAL1001-
456B-54-14631COVER,R.H.1001-
556B-54-14712FASTENER1001-
656B-54-14722FASTENER1001-
7421-56-21470FASTENER1001-
801220-40408SCREW1001-
956B-54-14660GRIP1001-
1001435-01025BOLT1001-
11363-54-31450CAP1001-
1256B-54-14570PLATE1001-
1356B-54-14390RUBBER1001-
1401023-60410SCREW1001-
1556B-54-14410SEAT1001-
1614X-911-1330HINGE1001-
1701435-01225BOLT1001-
1856B-54-14560COVER1001-
1901220-40410SCREW1001-
2056B-54-14691SHEET1001-
