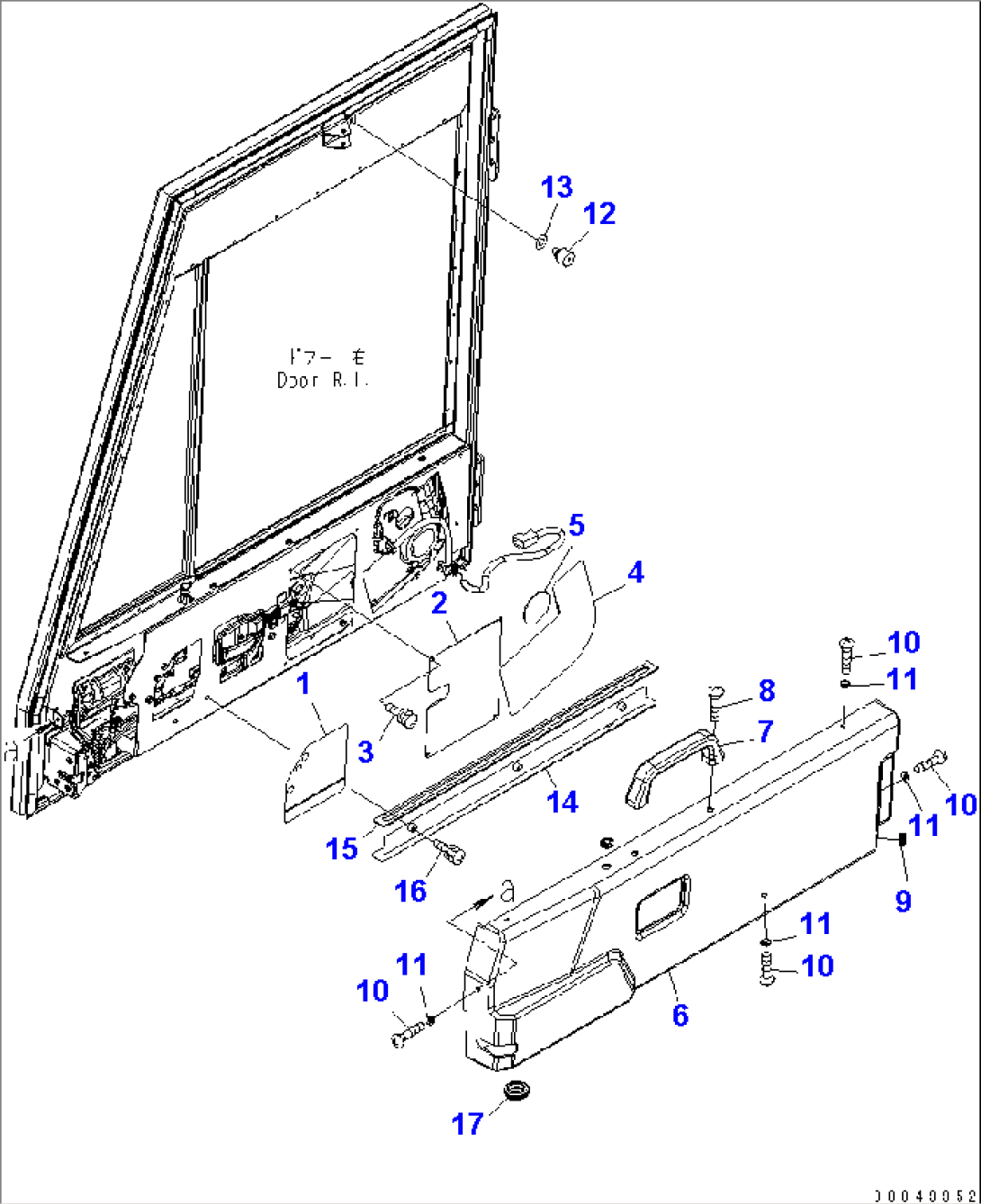

OPERATOR'S CAB (R.H. DOOR, ACCESSORY PARTS)(#2001-)
Komatsu HM400-2 S/N 2001-2632 (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-54-24200 | DOOR ASS'Y | 2462- | ||
| 561-54-84503 | DOOR ASS'Y | 2001-2461 | ||
| 56B-54-24500 | DOOR ASS'Y,(WITHOUT POWER WINDOW) | 2462- | ||
| 56E-54-24505 | DOOR ASS'Y,(WITHOUT POWER WINDOW) | 2001-2461 | ||
| 1 | 561-54-84230 | SHEET | 2001- | |
| 2 | 561-54-84620 | PLATE | 2001- | |
| 3 | 01023-60410 | SCREW | 2001- | |
| 4 | 561-54-84630 | SHEET | 2001- | |
| 5 | 569-54-84690 | SHEET | 2001- | |
| 6 | 561-54-84523 | COVER | 2001- | |
| 7 | 361-54-21150 | HANDLE | 2001- | |
| 8 | 01245-00816 | SCREW | 2001- | |
| 9 | 08037-01008 | GROMMET | 2001- | |
| 10 | 01225-70616 | SCREW | 2001- | |
| 11 | 418-926-3490 | WASHER | 2001- | |
| 12 | 56B-54-13340 | STOPPER | 2001-2461 | |
| 13 | 01640-20816 | WASHER | 2001-2461 | |
| 14 | 561-54-84271 | COVER | 2001- | |
| 15 | 561-54-84770 | SHEET | 2001- | |
| 16 | 01023-60616 | SCREW | 2001- | |
| 17 | 09415-02512 | CAP | 2001- |
