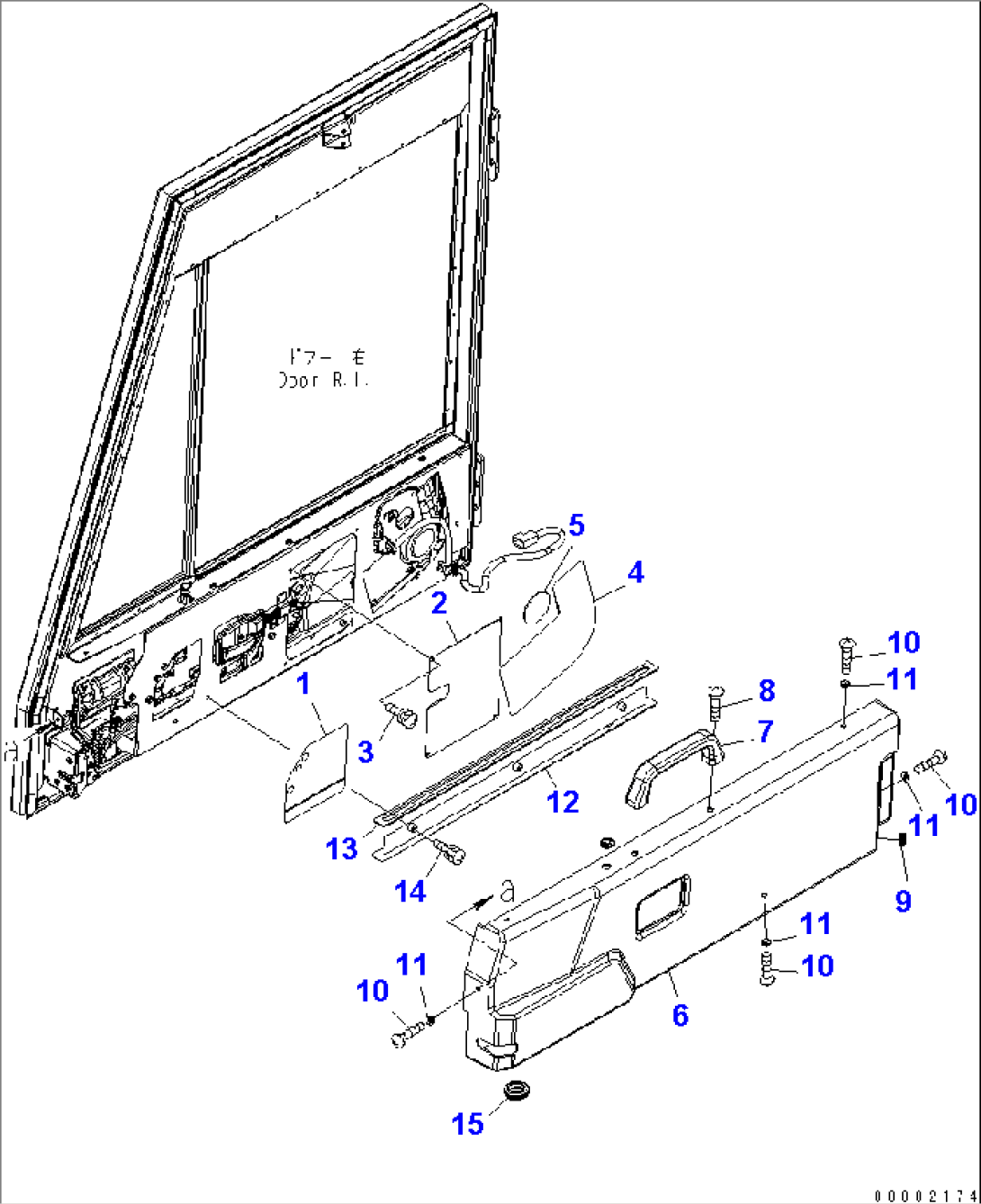

OPERATOR'S CAB (R.H. DOOR, ACCESSORY PARTS)(#2611-)
Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-54-24200 | DOOR ASS'Y | 2611- | ||
| 56B-54-24500 | DOOR ASS'Y | 2611- | ||
| 1 | 561-54-84230 | SHEET | 2001- | |
| 2 | 561-54-84620 | PLATE | 2001- | |
| 3 | 01023-60410 | SCREW | 2001- | |
| 4 | 561-54-84630 | SHEET | 2001- | |
| 5 | 569-54-84690 | SHEET | 2001- | |
| 6 | 561-54-84523 | COVER | 2001- | |
| 7 | 361-54-21150 | HANDLE | 2001- | |
| 8 | 01245-00816 | SCREW | 2001- | |
| 9 | 08037-01008 | GROMMET | 2001- | |
| 10 | 01225-70616 | SCREW | 2001- | |
| 11 | 418-926-3490 | WASHER | 2001- | |
| 12 | 561-54-84271 | COVER | 2001- | |
| 13 | 561-54-84770 | SHEET | 2001- | |
| 14 | 01023-60616 | SCREW | 2001- | |
| 15 | 09415-02512 | CAP | 2001- |
