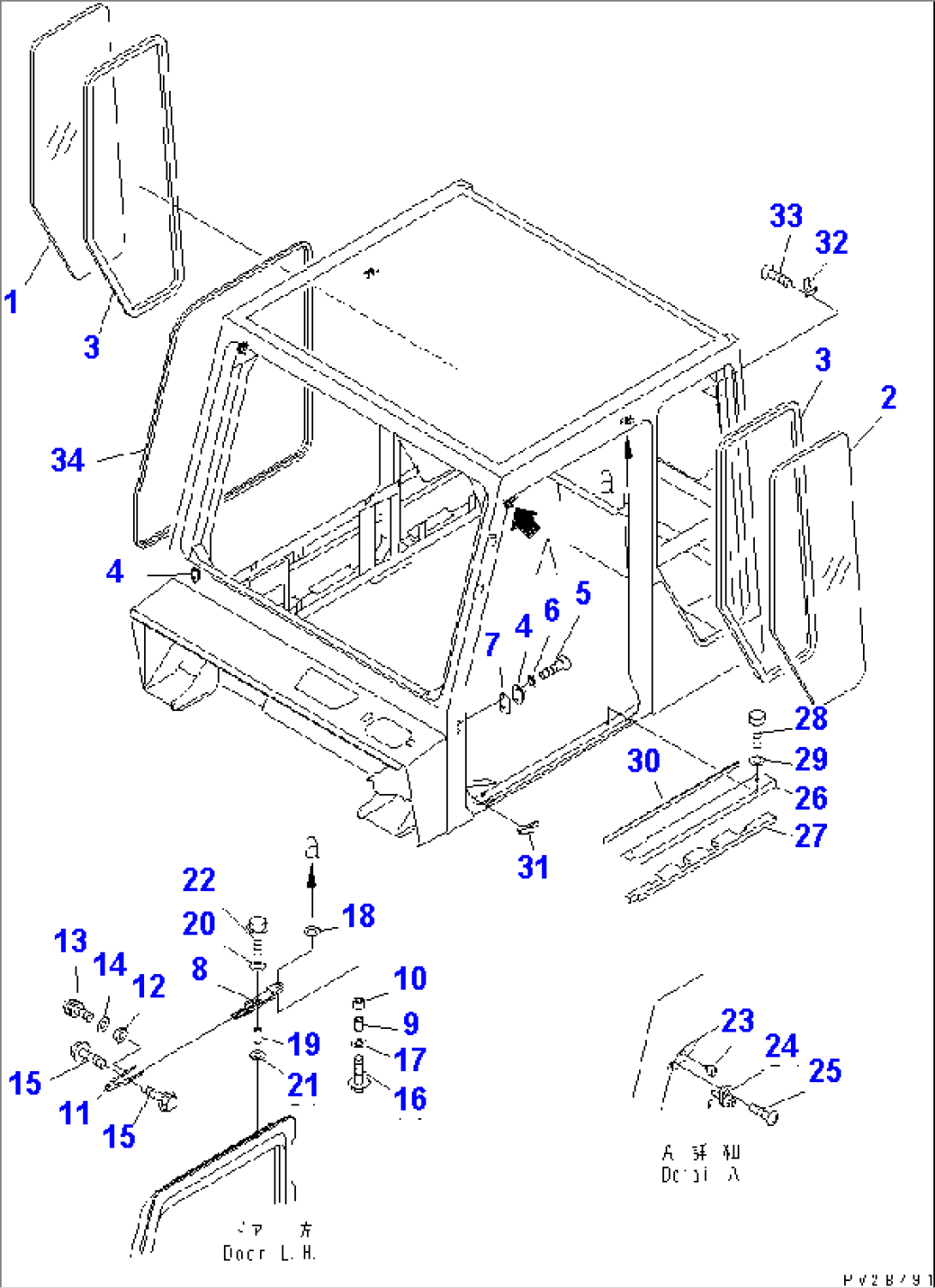

OPERATOR'S CAB (SIDE PARTS)

Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-80-16300CAB ASS'Y,ROPS1001-
156D-80-16620GLASS,R.H.1001-
256B-54-13691GLASS,L.H.1001-
356B-54-13160WEATHER STRIP1001-
4423-56-21960STRIKER1001-
501240-00820SCREW1001-
6421-54-15760WASHER1001-
7419-54-15690PLATE1001-
856B-54-13442LEVER1001-
956B-54-13460SPACER1001-
10421-56-11652BUSHING1001-
1156B-54-13980SPRING1001-
12421-926-2950CUSHION1001-
1301023-70416SCREW1001-
1401643-30623WASHER1001-
1501435-00610BOLT1001-
1601435-00830BOLT1001-
1701641-21223WASHER1001-
1801643-30823WASHER1001-
1956B-54-14790SPACER1001-
20417-56-21280WASHER1001-
2101641-21223WASHER1001-
2201435-00830BOLT1001-
2356B-54-13340STOPPER1001-
24421-56-21730SWITCH,ROOM LAMP1001-
25419-923-2130SCREW1001-
2656B-54-13420PLATE,SIDE1001-
2756B-54-13C40SHEET1001-
2801010-D0816BOLT1001-
2901643-70823WASHER1001-
3056B-54-13350SHEET1001-
3156B-54-13320SEAL1001-
32205-54-51250HANGER1001-
3301224-70416SCREW1001-
3456B-54-13330SEAL1001-
