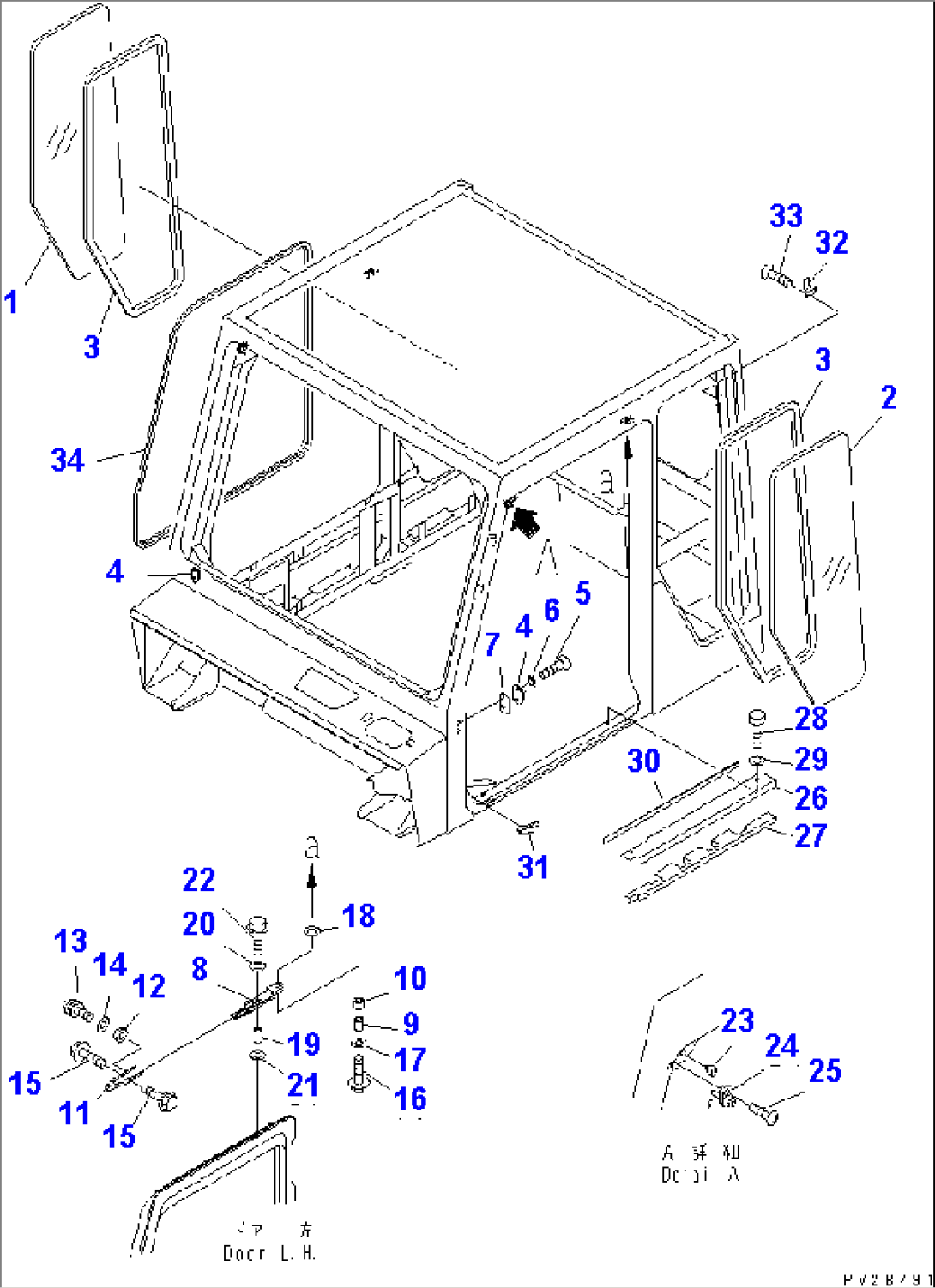

OPERATOR'S CAB (SIDE PARTS)(#1001-1015)

Komatsu HM300-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-54-13001CAB ASS'Y,ROPS1001-1015
156B-54-13151GLASS,R.H.1001-1015
256B-54-13691GLASS,L.H.1001-1015
356B-54-13160WEATHER STRIP1001-1015
4423-56-21960STRIKER1001-1015
501240-00820SCREW1001-1015
6421-54-15760WASHER1001-1015
7419-54-15690PLATE1001-1015
856B-54-13442LEVER1001-1015
956B-54-13460SPACER1001-1015
10421-56-11652BUSHING1001-1015
1156B-54-13640SPRING1001-1015
12421-926-2950CUSHION1001-1015
1301023-70416SCREW1001-1015
1401643-30623WASHER1001-1015
1501435-00610BOLT1001-1015
1601435-00830BOLT1001-1015
1701641-21223WASHER1001-1015
1801643-30823WASHER1001-1015
1956B-54-14790SPACER1001-1015
2001640-21223WASHER1001-1015
2101641-21223WASHER1001-1015
2201435-00830BOLT1001-1015
2356B-54-13340STOPPER1001-1015
24421-56-21730SWITCH,ROOM LAMP1001-1015
25419-923-2130SCREW1001-1015
2656B-54-13420PLATE,SIDE1001-1015
2756B-54-13C40SHEET1001-1015
2801010-D0816BOLT1001-1015
2901463-70823WASHER1001-1015
3056B-54-13350SHEET1001-1015
3156B-54-13320SEAL1001-1015
32205-54-51250HANGER1001-1015
3301224-70416SCREW1001-1015
3456B-54-13330SEAL1001-1015
