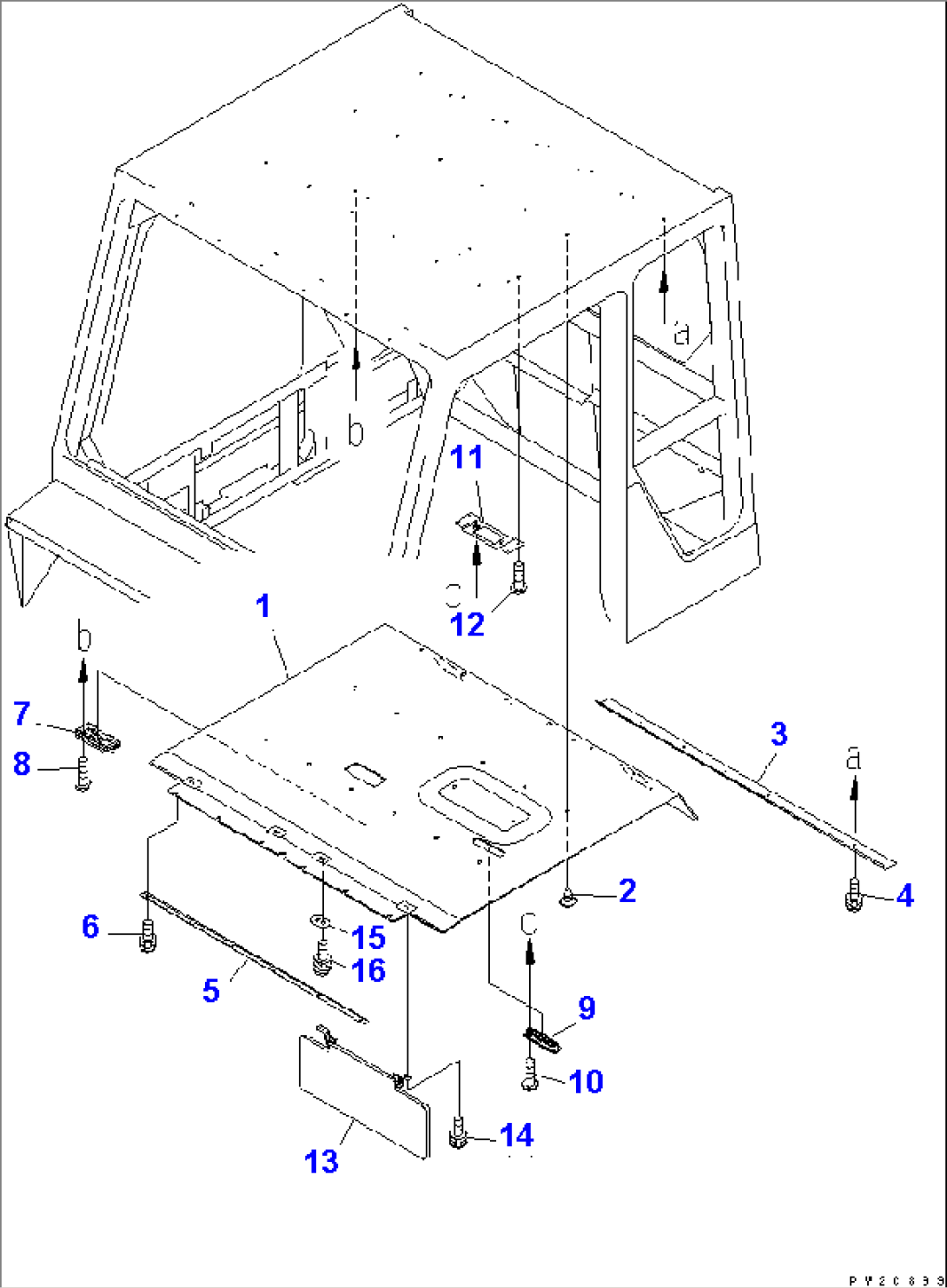

OPERATOR'S CAB (UPPER INTERIOR) (-40ßC SPEC.)(#1042-)

Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56C-54-13700CAB ASS'Y,(-40ßC)1042-
56C-54-13702CAB ASS'Y1042-
56B-54-13001CAB ASS'Y,ROPS1001-
156B-54-13791PAD1001-
2423-56-21910BUTTON1001-
356B-54-13610PLATE1001-
401023-70620SCREW1001-
556B-54-13630PLATE1001-
601023-70620SCREW1001-
7421-06-26210LAMP ASS'Y,ROOM1001-
7421-06-26250LENS1001-
7421-06-26260BULB, 10W1001-
8419-923-2130SCREW1001-
956B-06-16790LAMP ASS'Y,ROOM1001-
10419-923-2130SCREW1001-
1156B-54-13370BRACKET1001-
12419-923-2130SCREW1001-
1356B-54-13390SUN VISOR1001-
1401023-70516SCREW1001-
1556B-54-13C50PLATE1001-
1601023-70516SCREW1001-
