OPERATOR'S CAB (WITH GUARD) (CAB, GRIP AND OPEN LOCK) (PULL UP WINDOW)(#10170-)
Komatsu PC1100SE-6 S/N 10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

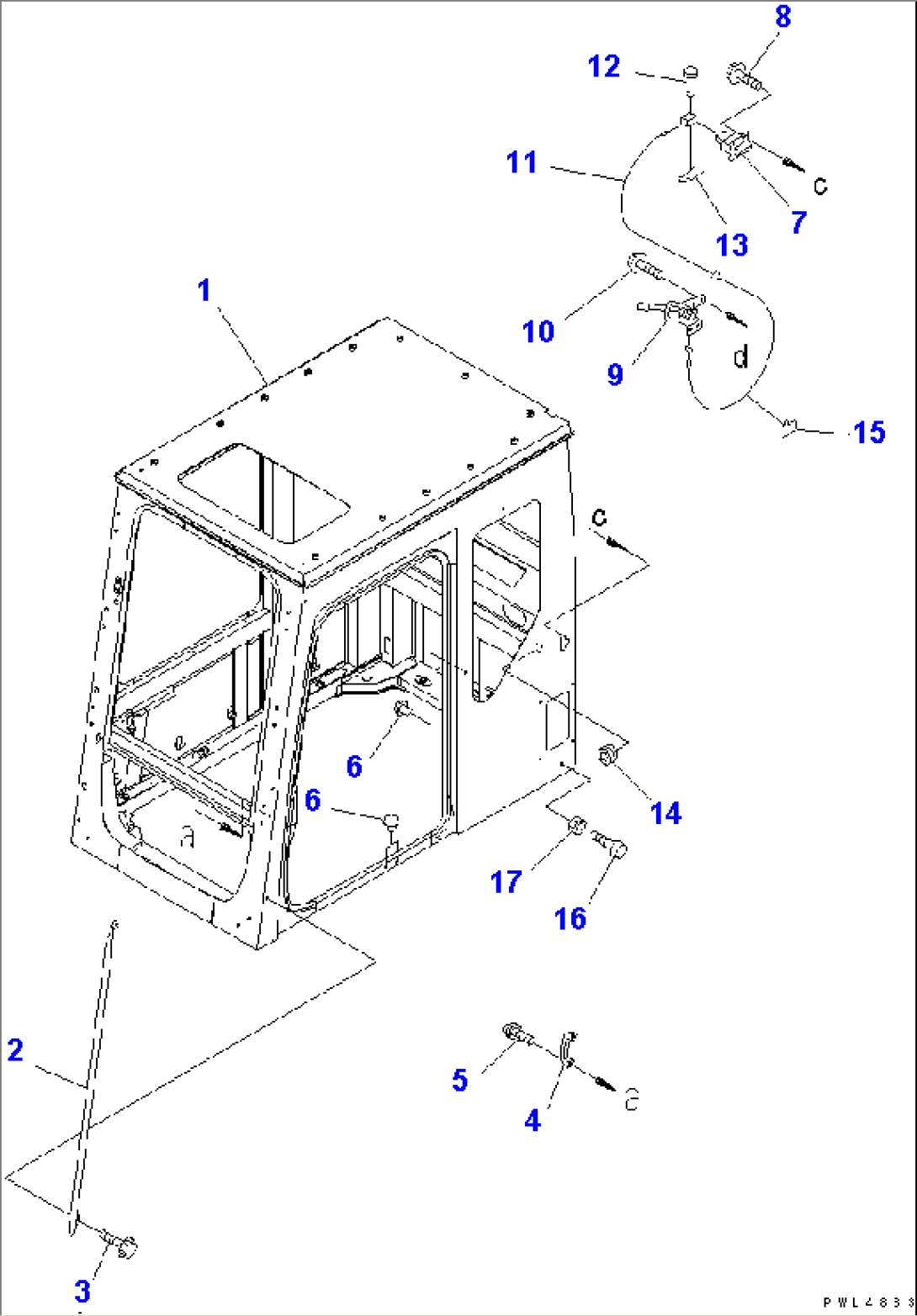

| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 21N-54-00330 | OPERATOR'S CAB ASS'Y,A/C | 10170- | ||
| 21N-54-00340 | OPERATOR'S CAB ASS'Y,HEATER | 10170- | ||
| 2 | 209-54-61750 | GRIP | 10170- | |
| 3 | 01435-41035 | BOLT | 10170- | |
| 4 | 20Y-54-14590 | HANDLE | 10170- | |
| 5 | 01023-10616 | SCREW | 10170- | |
| 6 | 20Y-54-14540 | PLUG | 10170- | |
| 7 | 20Y-54-36380 | LOCK | 10170- | |
| 8 | 01435-40820 | BOLT | 10185- | |
| 01435-00820 | BOLT | 10170-10184 | ||
| 9 | 20Y-54-35982 | LOCK,RELEASE | 10170- | |
| 10 | 01435-30616 | BOLT | 10170- | |
| 11 | 20Y-54-35996 | CABLE | 10170- | |
| 12 | 04205-10520 | PIN | 10170- | |
| 13 | 04052-10530 | PIN | 10170- | |
| 14 | 09415-01610 | CAP | 10170- | |
| 15 | 08051-00801 | CLIP | 10170- | |
| 16 | 20Y-54-11611 | STOPPER | 10170- | |
| 17 | 01580-11008 | NUT | 10170- |
