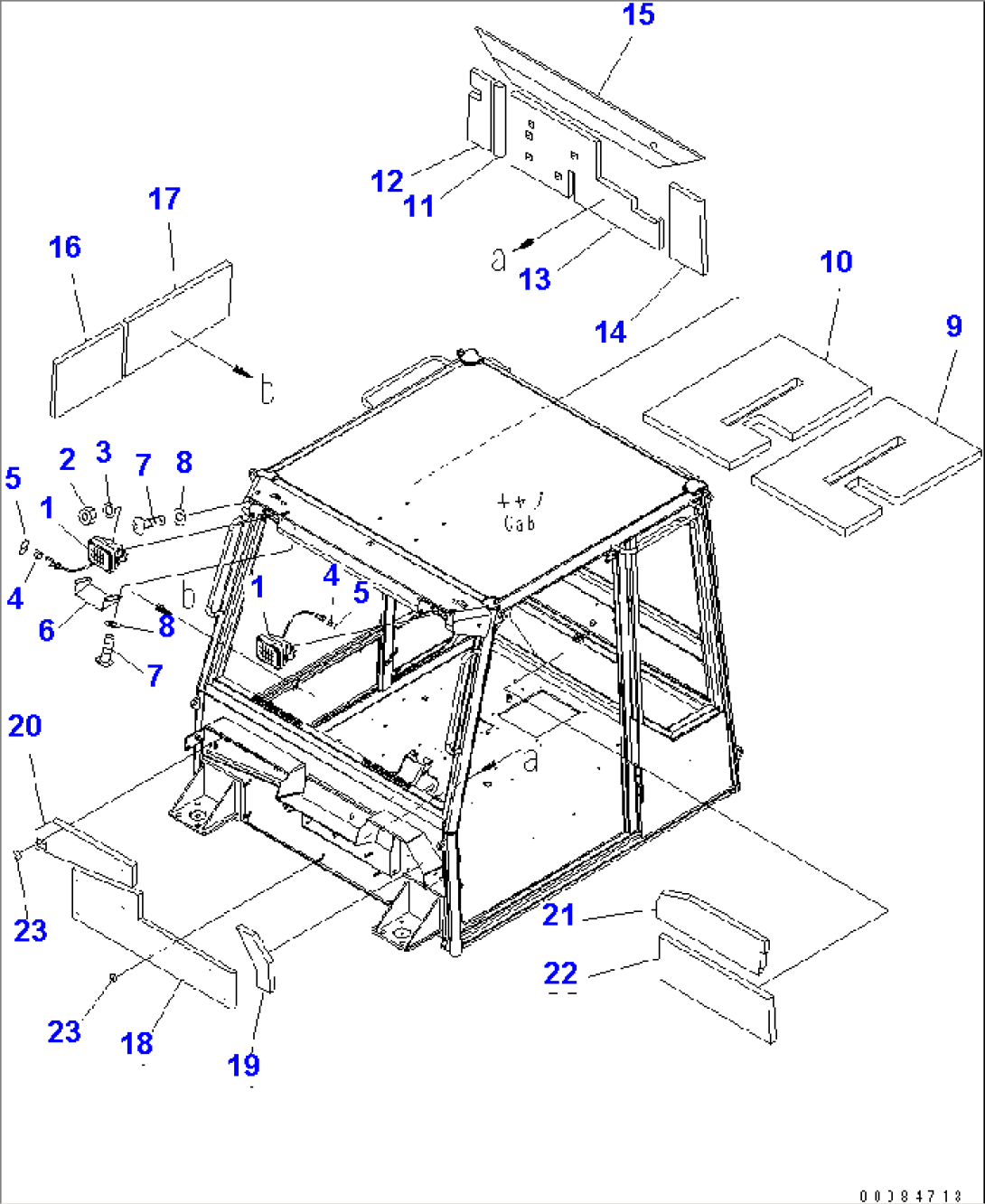

OPERATOR'S CAB (WORK LAMP AND DAMPER)(#7020-)

Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1423-06-33130WORKING LAMP ASS'Y7001-
1421-06-23320LENS7001-
1421-06-23330BULB, 70W7001-
201580-11210NUT7001-
301643-31232WASHER7001-
408192-22200CONNECTOR7001-
508192-12400WEDGE7001-
656E-54-24971COVER7001-
701245-00616SCREW7001-
801643-70623WASHER7001-
956E-54-23711SHEET7001-
1056E-54-23721SHEET7001-
1156B-54-23740SHEET7020-
1256B-54-23750SHEET7020-
1356B-54-23760SHEET7020-
1456B-54-23780SHEET7020-
1556B-54-23790SHEET7020-
1656B-54-23810SHEET7020-
1756B-54-23880SHEET7020-
1856B-54-23860SHEET7020-
1956B-54-23870SHEET7020-
2056B-54-23890SHEET7020-
2156B-54-23920SHEET7020-
2256B-54-23940SHEET7020-
2304431-30000PLATE7001-
