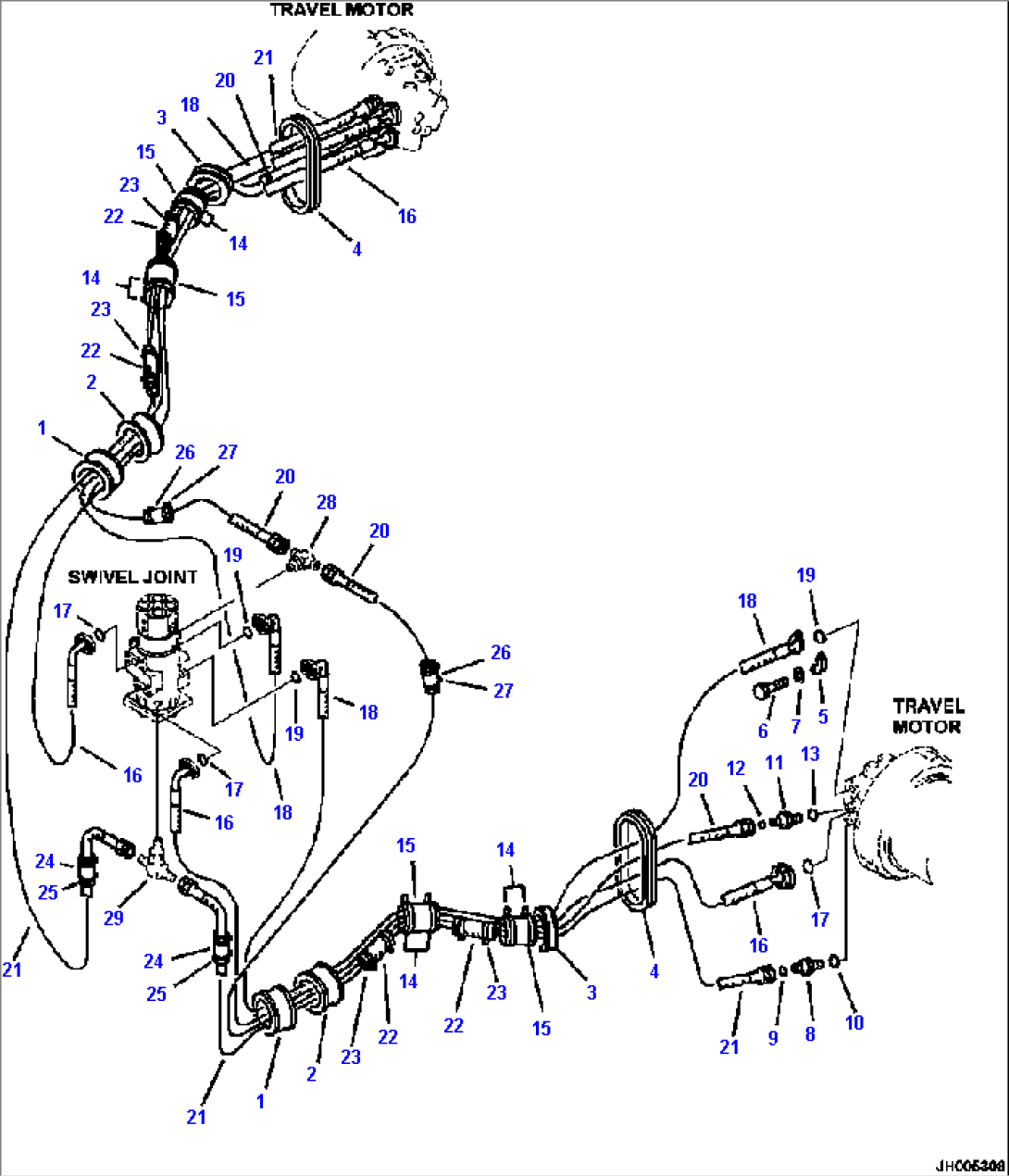

P1120-002001 TRAVEL PIPING VARIABLE GAUGE TYPE

Komatsu PC490LCI-11 S/N A45001-UP · TRAVEL AND LOWER PIPING

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-62-21960GROMMET
2208-62-72810GROMMET
320Y-62-12121GROMMET
4208-62-53350GROMMET
507371-31049FLANGE, SPLIT
607372-21035BOLT
701643-51032WASHER
802781-00522UNION
902896-11015O-RING
1007002-12434O-RING
1102781-0031DUNION
1202896-11009O-RING
1307002-11423O-RING
1408034-20834BAND
15208-62-43370RUBBER
16208-62-42121HOSE ASSEMBLY
1707000-13032O-RING
18208-62-42141HOSE ASSEMBLY
1907000-13032O-RING
2002774-00328HOSE
2102774-00527HOSE
22205-62-53780COVER
2308034-20536BAND
2421T-06-17820COVER
2508034-20519BAND
26205-62-72140COVER
2708034-20414BAND, BLACK
