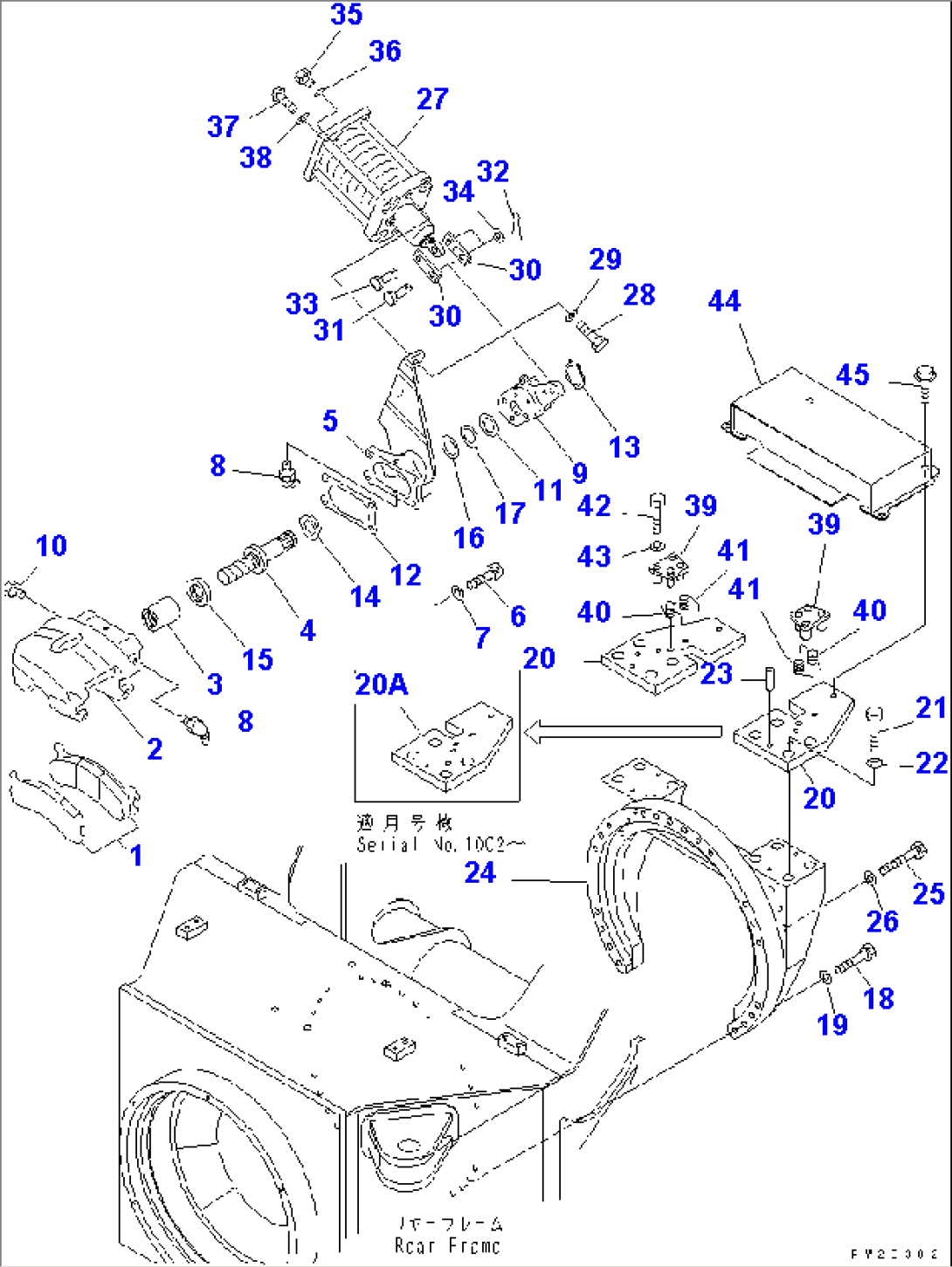

PARKING BRAKE

Komatsu HM350-1 S/N 1001-UP · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-34-11102BRAKE SUB ASS'Y1001-
1561-34-61110PAD1001-
2561-34-62120BODY1001-
3561-34-62130PISTON1001-
4561-34-62140SCREW1001-
556B-34-11150CAP ASS'Y1001-
6561-34-62160BOLT1001-
7561-34-62170WASHER1001-
8425-32-15290FITTING,GREASE1001-
956B-34-11110ADJUSTER1001-
1056B-34-11140VALVE1001-
425-32-05010SERVICE KIT1001-
1801010-61265BOLT1001-
1901643-31232WASHER1001-
2056B-34-11433PLATE,R.H.1002-
2056B-34-11432PLATE,R.H.1001-1001
20A56B-34-11410PLATE,L.H.1002-
2101010-62465BOLT1001-
2201643-32460WASHER1001-
2304020-01024PIN,DOWEL1001-
2456B-34-11440BRACKET1001-
2501010-61295BOLT1001-
2601643-31232WASHER1001-
27426-32-25502SPRING CYLINDER,PARKING BRAKE1001-
2801010-61635BOLT1001-
2901643-31645WASHER1001-
30426-32-25331PLATE1001-
31425-32-15340PIN1001-
3204050-13022PIN,COTTER1001-
3304205-11245PIN1001-
3401640-21323WASHER1001-
3507040-12012PLUG1001-
3607002-12034O-RING1001-
3701245-01016SCREW1001-
3801643-31032WASHER1001-
3956B-34-11450BRACKET1001-
40561-34-61440SPRING1001-
41561-34-61460SPRING1001-
4201010-61255BOLT1001-
4301643-31232WASHER1001-
4456B-34-11910COVER1001-
4501435-01220BOLT1001-
