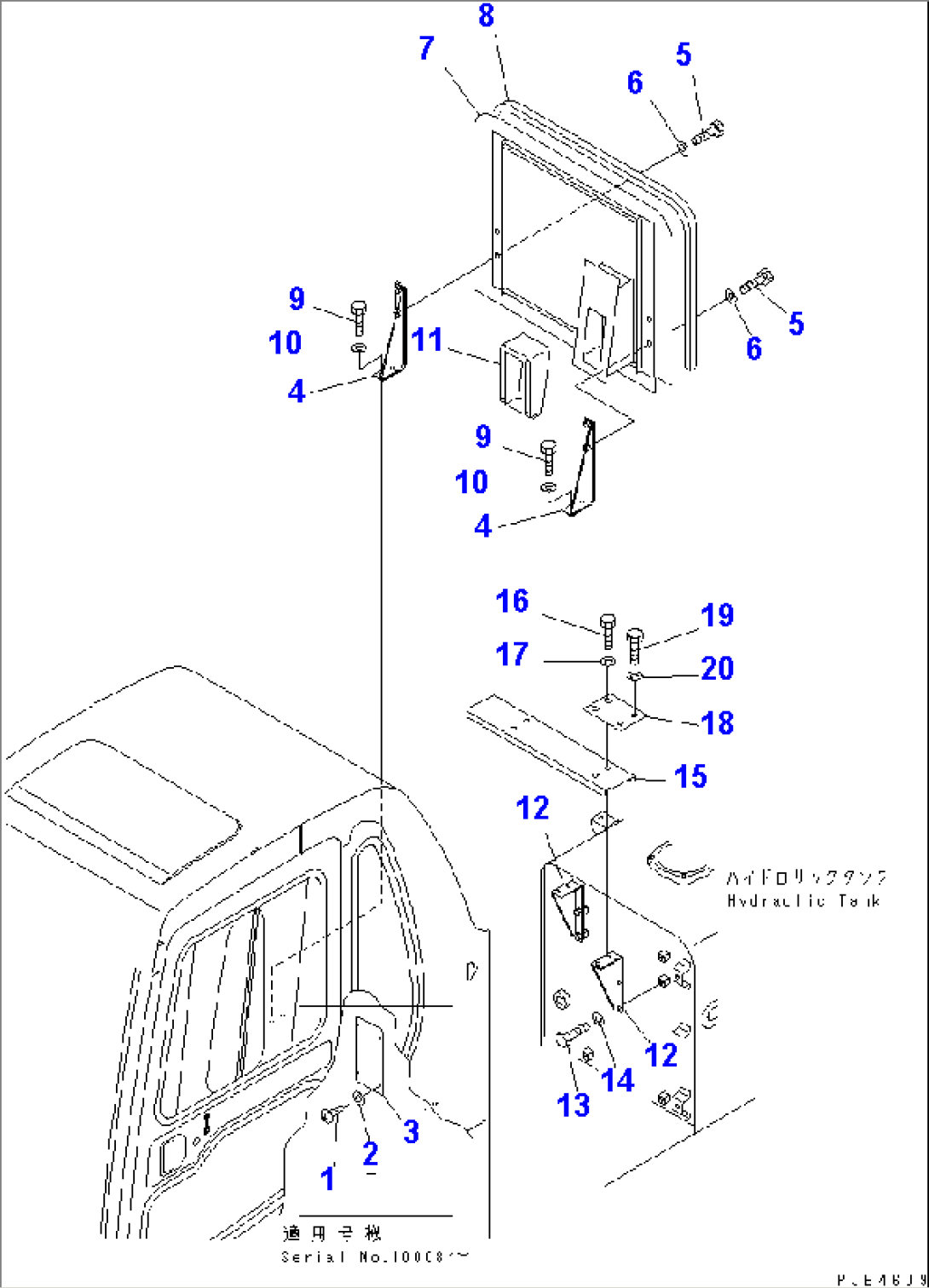

PARTITION (CAB REAR) (WITH AIR CONDITIONER) (HIGH MOUNT)(#10005-)
Komatsu PC400ST-6 S/N 10001-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 01370-00512 | SCREW | 10008- | |
| 2 | 01641-20508 | WASHER | 10008- | |
| 3 | 20Y-977-2170 | COVER | 10008- | |
| 4 | 208-54-67870 | BRACKET | 10005- | |
| 5 | 01010-81230 | BOLT | 10005- | |
| 6 | 01643-31232 | WASHER | 10005- | |
| 7 | 208-54-67851 | COVER | 10005- | |
| 8 | 208-54-67981 | SEAL | 10005- | |
| 9 | 01010-81230 | BOLT | 10005- | |
| 10 | 01643-31232 | WASHER | 10005- | |
| 11 | 207-54-62471 | SHEET | 10005- | |
| 12 | 208-54-67880 | BRACKET | 10005- | |
| 13 | 01010-81230 | BOLT | 10005- | |
| 14 | 01643-31232 | WASHER | 10005- | |
| 15 | 208-54-67860 | COVER | 10005- | |
| 16 | 01010-81230 | BOLT | 10005- | |
| 17 | 01643-31232 | WASHER | 10005- | |
| 18 | 208-54-67670 | PLATE | 10005- | |
| 19 | 01010-81230 | BOLT | 10005- | |
| 20 | 01643-31232 | WASHER | 10005- |
