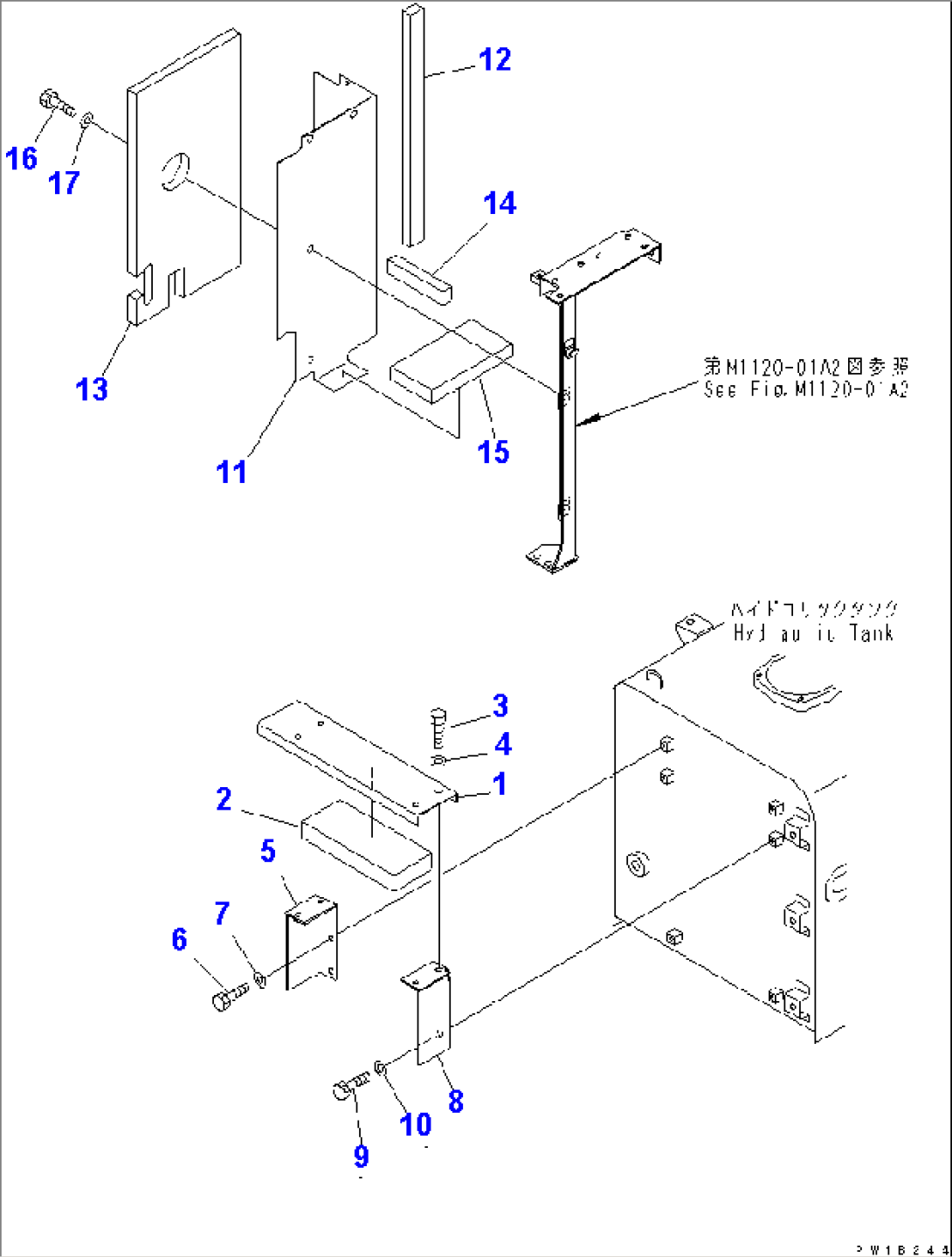

PARTITION (CAB REAR) (WITH AIR CONDITIONER)(#12629-)
Komatsu PC450LC-6 S/N 10001-UP (SAA6D125E-2) · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 208-54-64660 | COVER | 12629- | |
| 2 | 208-54-64640 | SHEET | 12629- | |
| 3 | 01010-81230 | BOLT | 12629- | |
| 4 | 01643-31232 | WASHER | 12629- | |
| 5 | 207-54-62810 | BRACKET | 12629- | |
| 6 | 01010-81230 | BOLT | 12629- | |
| 7 | 01643-31232 | WASHER | 12629- | |
| 8 | 207-54-62820 | BRACKET | 12629- | |
| 9 | 01010-81230 | BOLT | 12629- | |
| 10 | 01643-31232 | WASHER | 12629- | |
| 11 | 208-54-62411 | COVER | 12629- | |
| 12 | 208-54-62420 | SHEET | 12629- | |
| 13 | 208-54-62430 | SHEET | 12629- | |
| 14 | 208-54-62610 | SHEET | 12629- | |
| 15 | 208-54-62620 | SHEET | 12629- | |
| 16 | 01010-81230 | BOLT | 12629- | |
| 17 | 01643-31232 | WASHER | 12629- |
