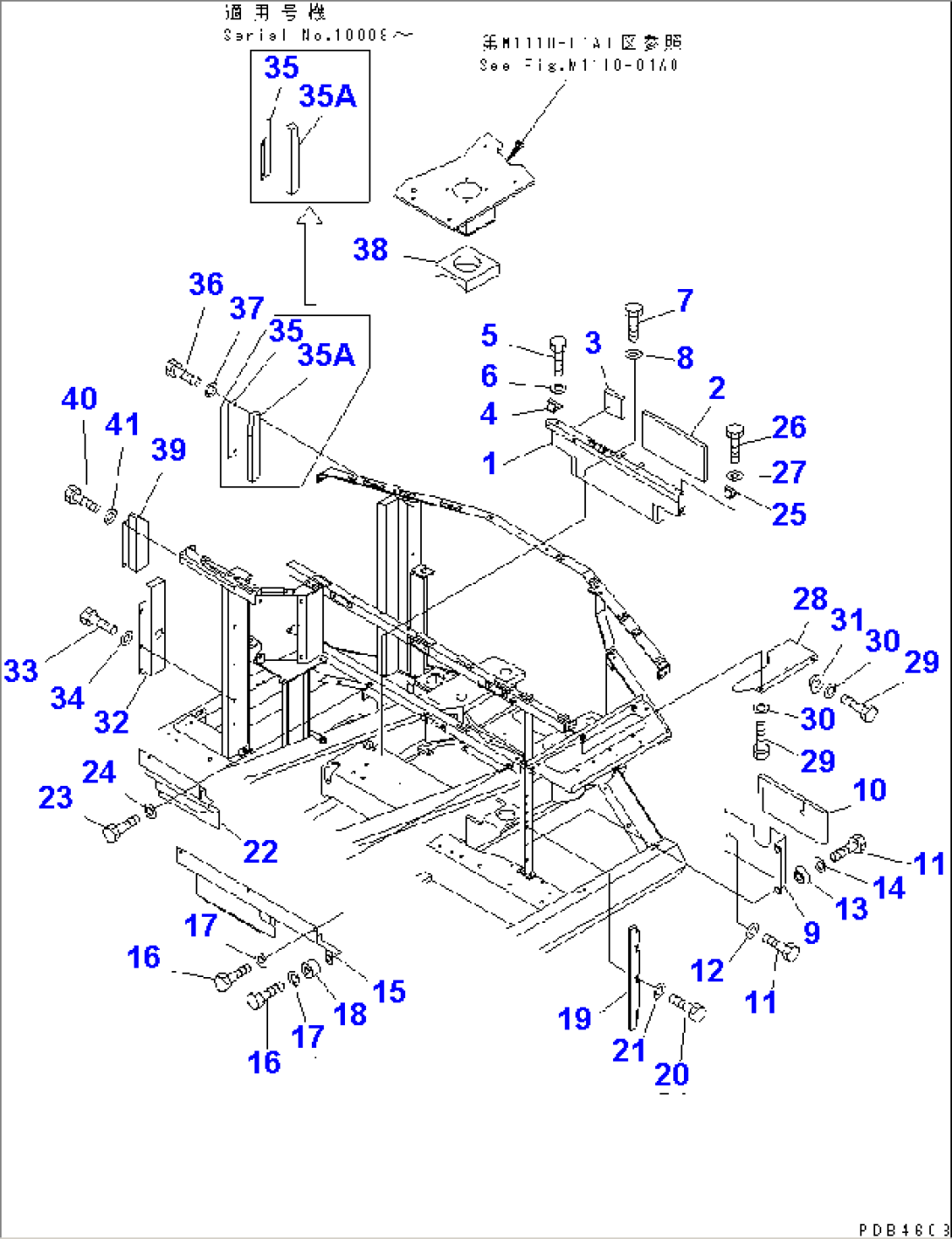

PARTITION (MACHINE CAB) (ENGINE ROOM FRONT)(#10005-)

Komatsu PC400ST-6LC S/N 10001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1207-54-62511COVER10005-
2207-54-62520SHEET10005-
3207-54-62530SHEET10005-
420Y-54-12320CATCH10005-
501010-51230BOLT10005-
601643-31232WASHER10005-
701010-51230BOLT10005-
801643-31232WASHER10005-
9208-54-62543COVER10005-
10208-54-62651SHEET10005-
1101010-51230BOLT10005-
1201643-31232WASHER10005-
13203-54-62670COLLAR10005-
14175-54-34170WASHER10005-
15208-54-62572COVER10005-
1601010-51230BOLT10005-
1701643-31232WASHER10005-
18203-54-62670COLLAR10005-
19208-54-62560COVER10005-
2001010-51230BOLT10005-
2101643-31232WASHER10005-
22208-54-67711COVER10005-
2301010-51230BOLT10005-
2401643-31232WASHER10005-
2520Y-54-12320CATCH10005-
2601010-51230BOLT10005-
2701643-31232WASHER10005-
28208-54-67890COVER10005-
2901010-51230BOLT10005-
3001643-31232WASHER10005-
3120Y-54-12550COLLAR10005-
32208-54-67160COVER10005-
3301010-51230BOLT10005-
3401643-31232WASHER10005-
35208-54-67782COVER10008-
208-54-67780COVER10005-10007
35A208-54-67791SHEET10008-
208-54-67790SHEET10005-10007
3601010-51230BOLT10005-
3701643-31232WASHER10005-
38208-54-62210SHEET10005-
39208-54-67760COVER10005-
4001010-51230BOLT10005-
4101643-31232WASHER10005-
