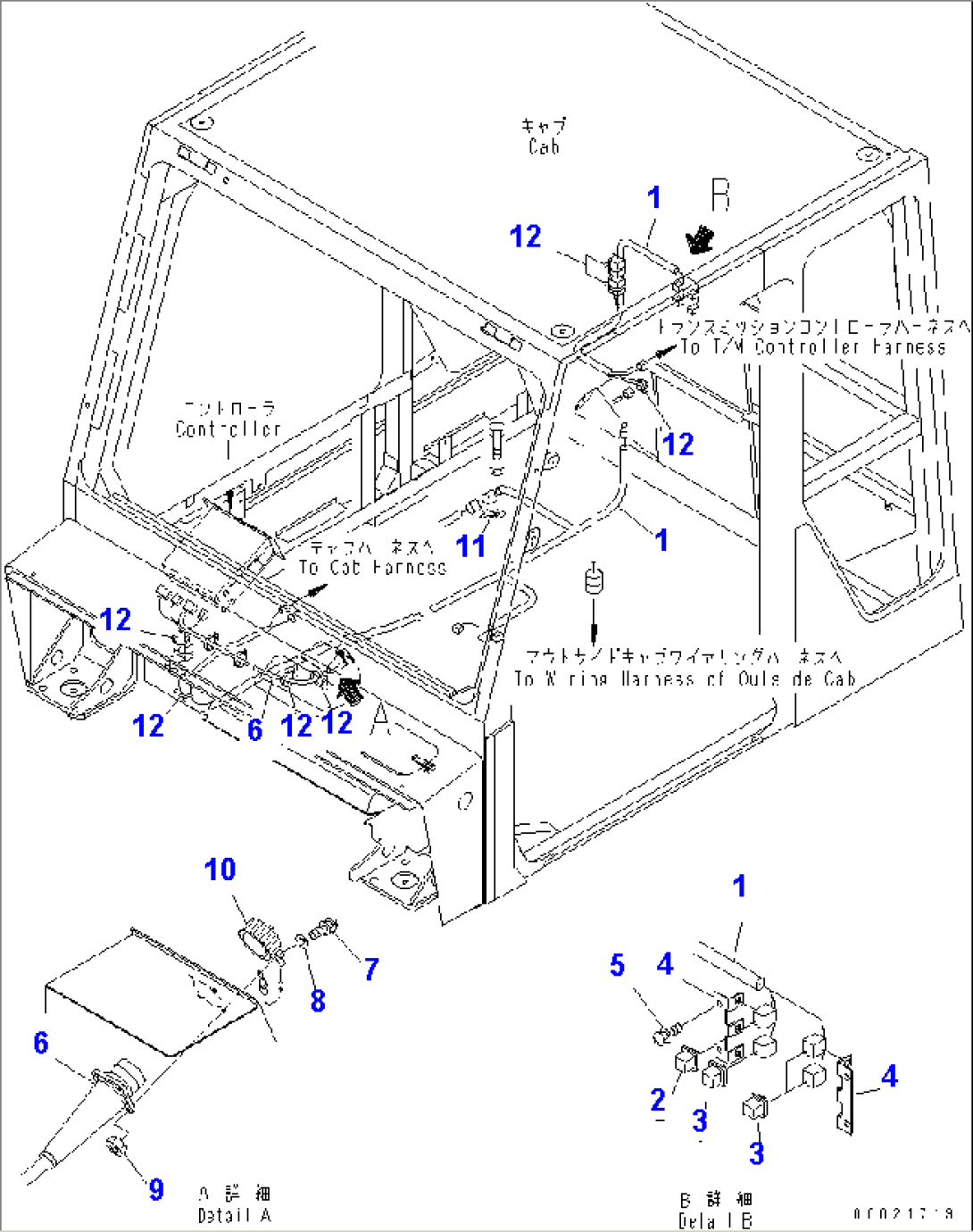

PAYLOAD METER HARNESS
Komatsu HM400-1 S/N 1001-UP · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-86-16510 | WIRING HARNESS | 1001- | |
| 2 | 569-06-61970 | RELAY | 1001- | |
| 3 | 569-06-61960 | RELAY | 1001- | |
| 4 | 56B-06-16330 | BRACKET | 1001- | |
| 5 | 01023-20616 | SCREW | 1001- | |
| 6 | 56B-86-16520 | WIRING HARNESS | 1001- | |
| 7 | 01023-20312 | SCREW | 1001- | |
| 8 | 01601-20307 | WASHER | 1001- | |
| 9 | 01580-10302 | NUT | 1001- | |
| 10 | 562-43-15810 | CAP | 1001- | |
| 11 | 08193-21012 | CLIP | 1001- | |
| 12 | 08034-20536 | BAND | 1001- |
