Payload Meter Unit, Front Wiring Harness (#7316-)

Komatsu HM400-2R S/N 7079-UP · ELECTRICAL SYSTEM

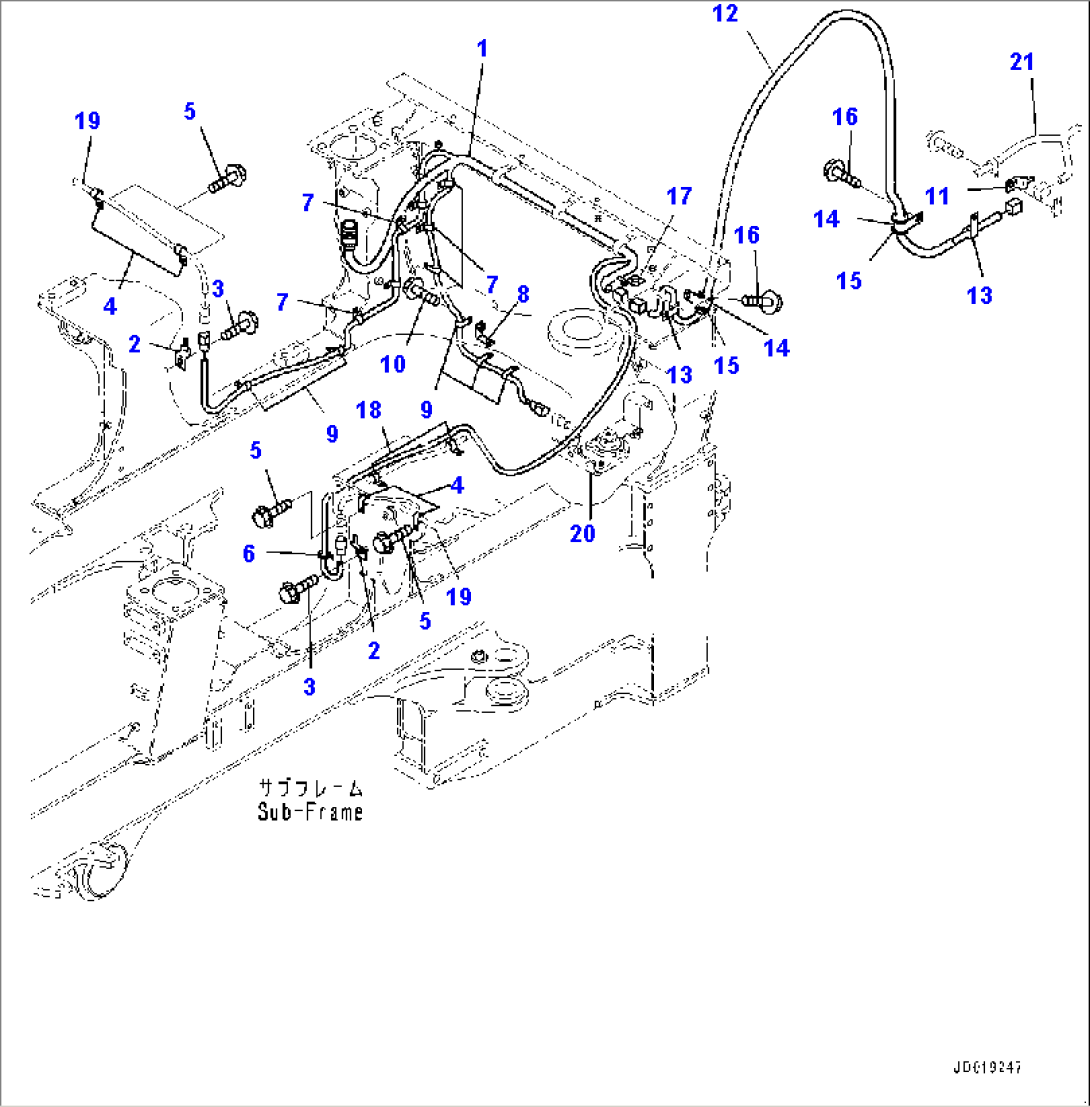

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-86-26540Wiring Harness7316-
208193-21012Clip7316-
301435-01016Bolt7316-
404434-50810Clip7316-
501435-01016Bolt7316-
608034-20519Band7316-
704434-50810Clip7316-
8427-43-11370Bracket7316-
904434-50810Clip7316-
1001435-01016Bolt7316-
1108193-21012Clip7316-
1256B-86-26550Wiring Harness7316-
1304434-51810Clip7316-
1404434-53212Clip7316-
1507095-20523Cushion7316-
1601435-01220Bolt7316-
1708193-21012Clip7316-
18208-06-19170Clip7316-
197861-93-1620Sensor, Pressure-
2056B-86-26790Bracket-
2156B-86-26561Wiring Harness-
