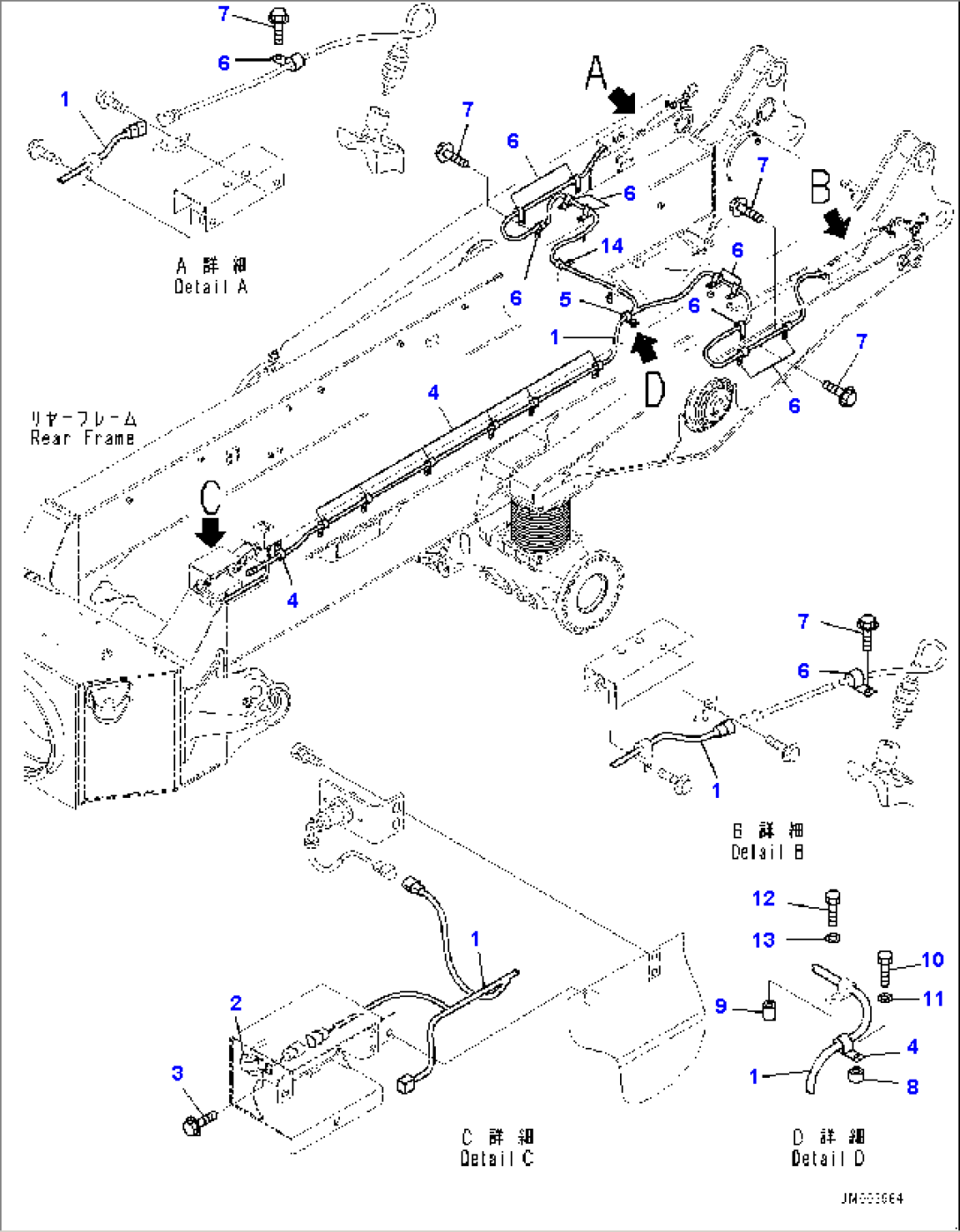

Payload Meter Unit, Rear Wiring Harness (#7316-)
Komatsu HM400-2R S/N 7079-UP · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-86-26561 | Wiring Harness | 7316- | |
| 2 | 04434-50810 | Clip | 7316- | |
| 3 | 01435-01016 | Bolt | 7316- | |
| 4 | 04434-51010 | Clip | 7316- | |
| 5 | 04434-51410 | Clip | 7316- | |
| 6 | 04434-50810 | Clip | 7316- | |
| 7 | 01435-01016 | Bolt | 7316- | |
| 8 | 428-64-15110 | Collar | 7316- | |
| 9 | 56B-54-11272 | Pin | 7316- | |
| 10 | 01010-81040 | Bolt | 7316- | |
| 11 | 01643-31032 | Washer | 7316- | |
| 12 | 01010-81050 | Bolt | 7316- | |
| 13 | 01643-31032 | Washer | 7316- | |
| 14 | 04434-50812 | Clip | 7316- |
