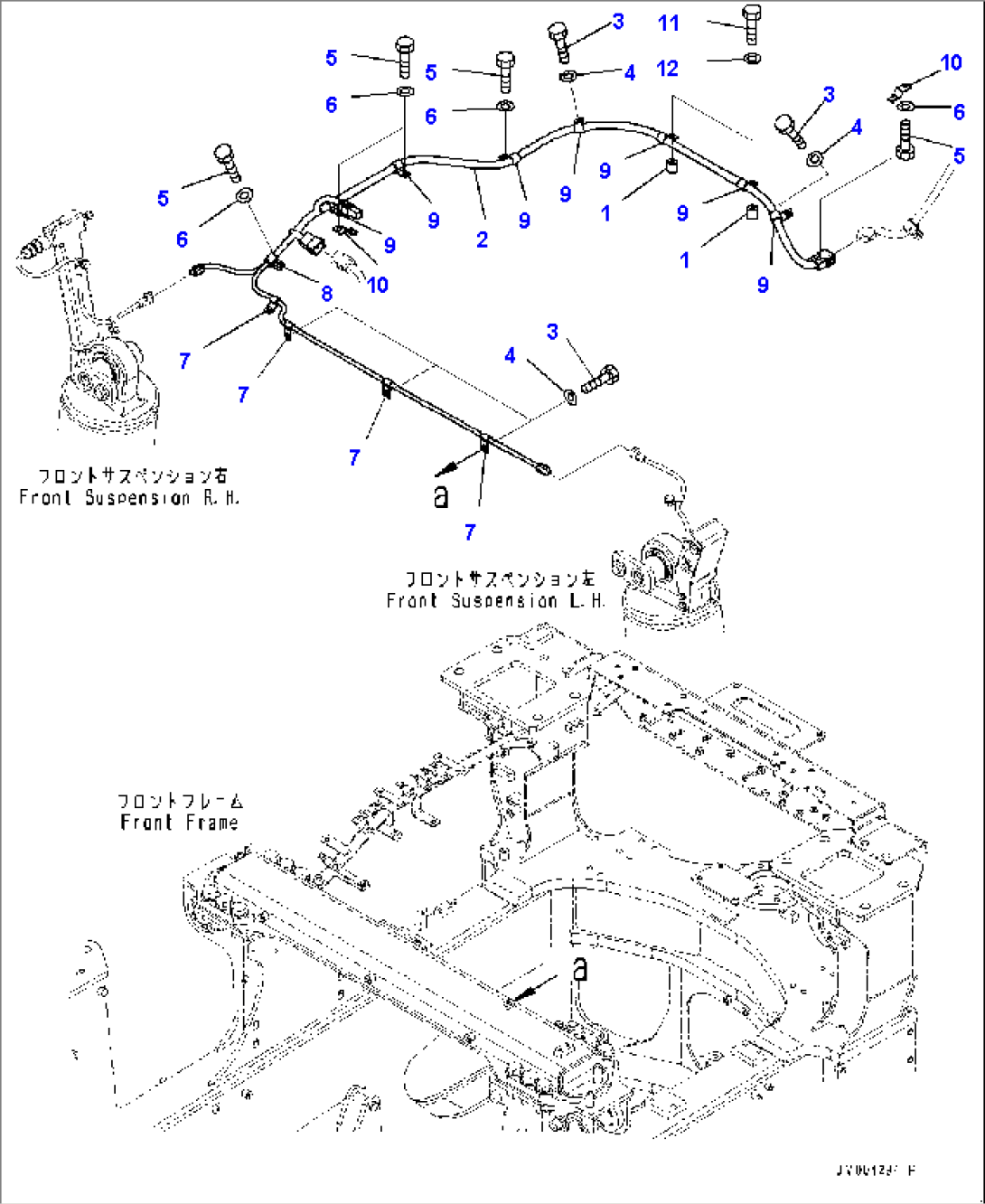

Payload Meter Wiring Harness, Front (#5001-)

Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1418-43-27150Spacer5001-
256B-86-36540Wiring Harness5001-
301010-81016Bolt5001-
401643-31032Washer5001-
501010-81020Bolt5001-
601643-31032Washer5001-
704434-51010Clip5001-
804434-51410Clip5001-
904434-51710Clip5001-
1008193-20010Clip5001-
1101010-81045Bolt5001-
1201643-31032Washer5001-
