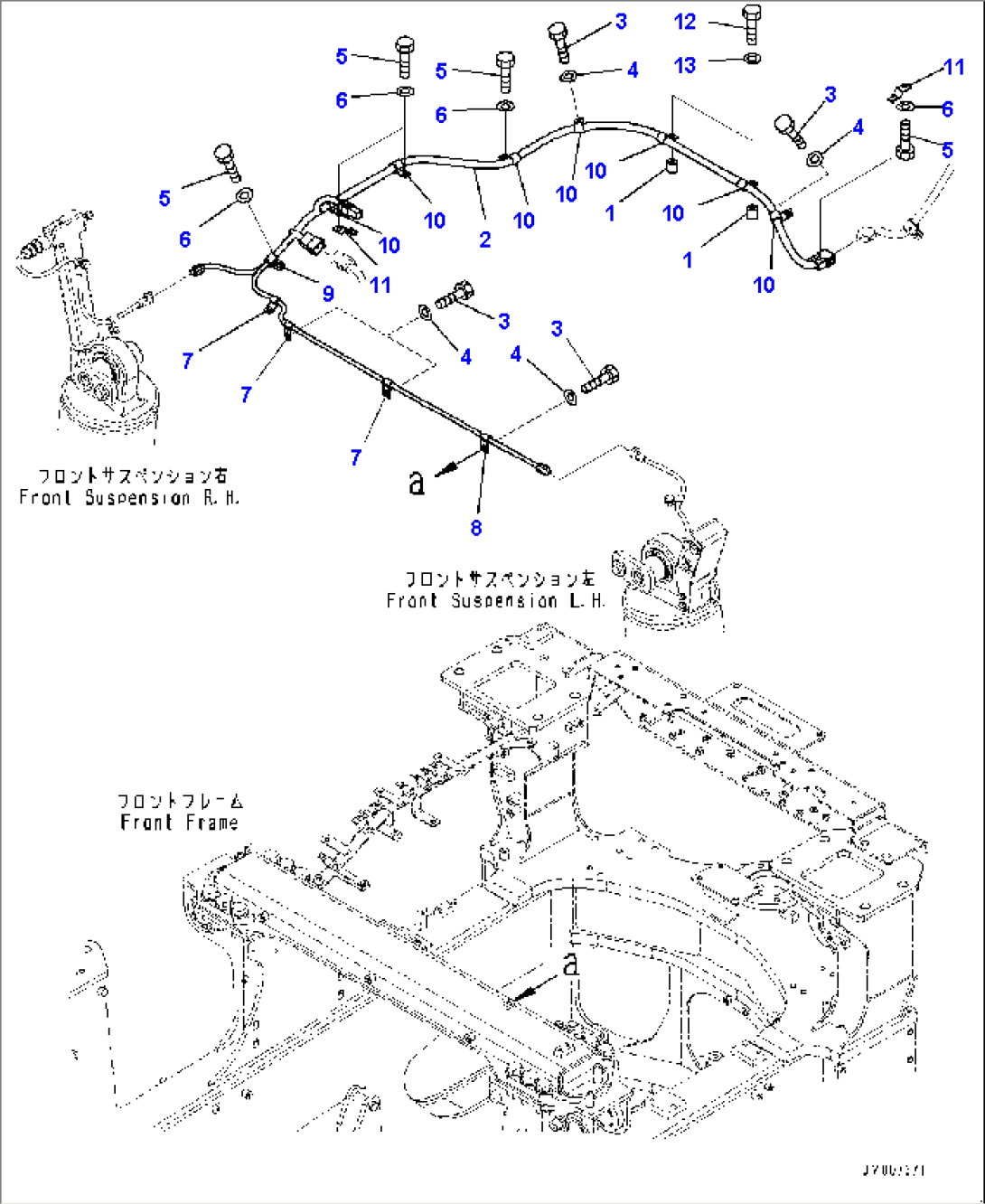

Payload Meter Wiring Harness, Front (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1418-43-27150Spacer5129-
256B-84-3C170Wiring Harness5129-
301010-81016Bolt5129-
401643-31032Washer5129-
501010-81020Bolt5129-
601643-31032Washer5129-
704434-51010Clip5129-
804434-51012Clip5129-
904434-51410Clip5129-
1004434-51710Clip5129-
1108193-20010Clip5129-
1201010-81045Bolt5129-
1301643-31032Washer5129-
