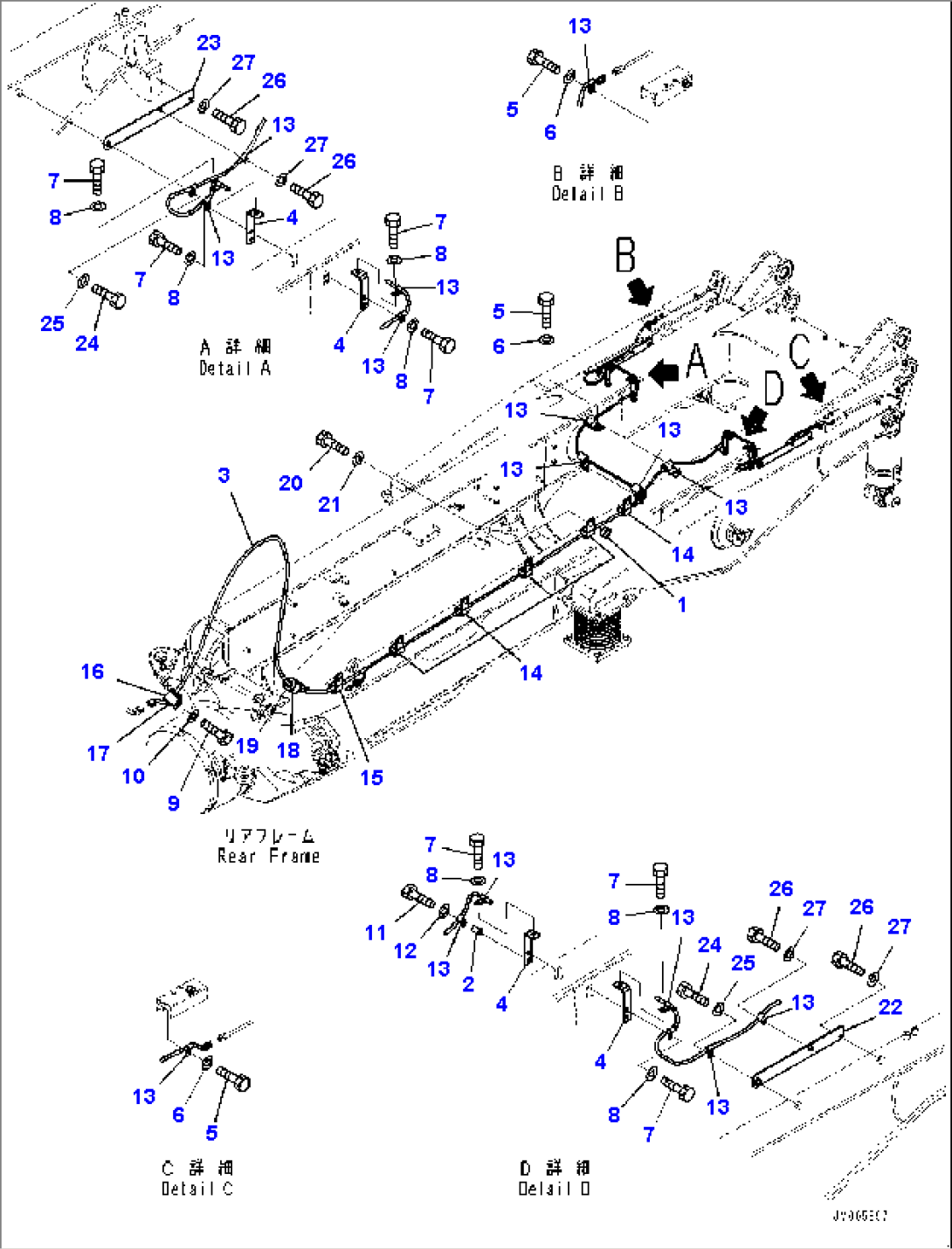

Payload Meter Wiring Harness, Rear (#5009-)

Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1103-21-21260Boss5001-
256B-54-11272Pin5001-
356B-86-36551Wiring Harness5001-
456B-86-36670Bracket5001-
501010-81016Bolt5009-
601643-31032Washer5009-
701010-81020Bolt5001-
801643-31032Washer5001-
901010-81025Bolt5001-
1001643-31032Washer5001-
1101010-81055Bolt5001-
1201643-31032Washer5001-
1304434-51010Clip5001-
1404434-51410Clip5001-
1504434-51710Clip5001-
1604434-52511Clip5001-
1707095-20318Cushion5001-
1804434-52112Clip5001-
1907095-20314Cushion5001-
2001010-81030Bolt5001-
2101643-31032Washer5001-
2256B-86-36640Bracket5009-
2356B-86-36650Bracket5009-
2401010-81030Bolt5009-
2501643-31032Washer5009-
2601010-81020Bolt5009-
2701643-31032Washer5009-
