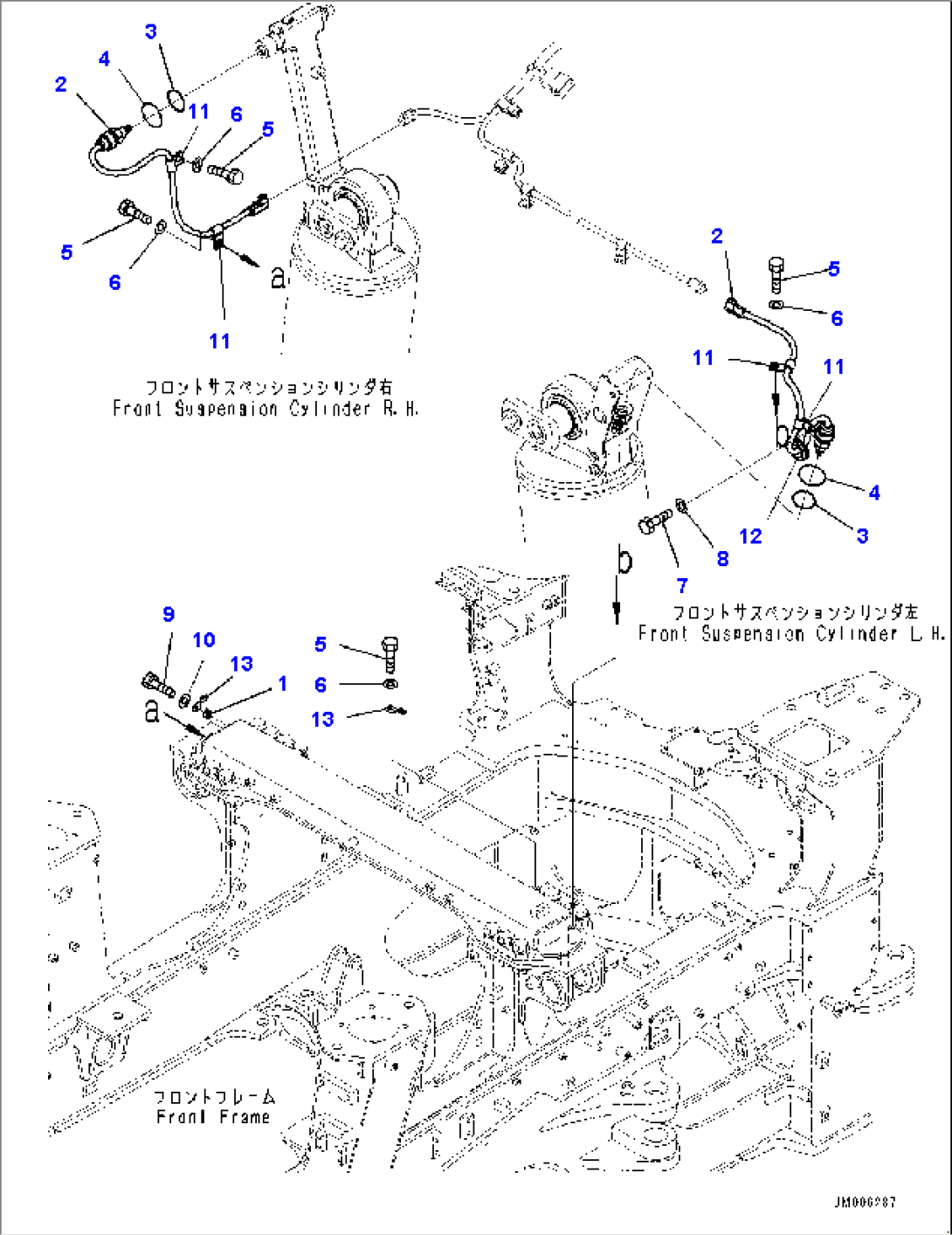

Payload Meter Wiring Harness, Sensor, Front (#10001-)

Komatsu HM400-5 S/N 10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1103-21-21260Boss10001-
27861-93-1620Sensor, Pressure10001-
307000-51009O-ring10001-
407002-51823O-ring10001-
501010-81016Bolt10001-
601643-31032Washer10001-
701010-81020Bolt10001-
801643-31032Washer10001-
901010-81025Bolt10001-
1001643-31032Washer10001-
1104434-51010Clip10001-
1208037-02512Grommet10001-
1308193-20010Clip10001-
