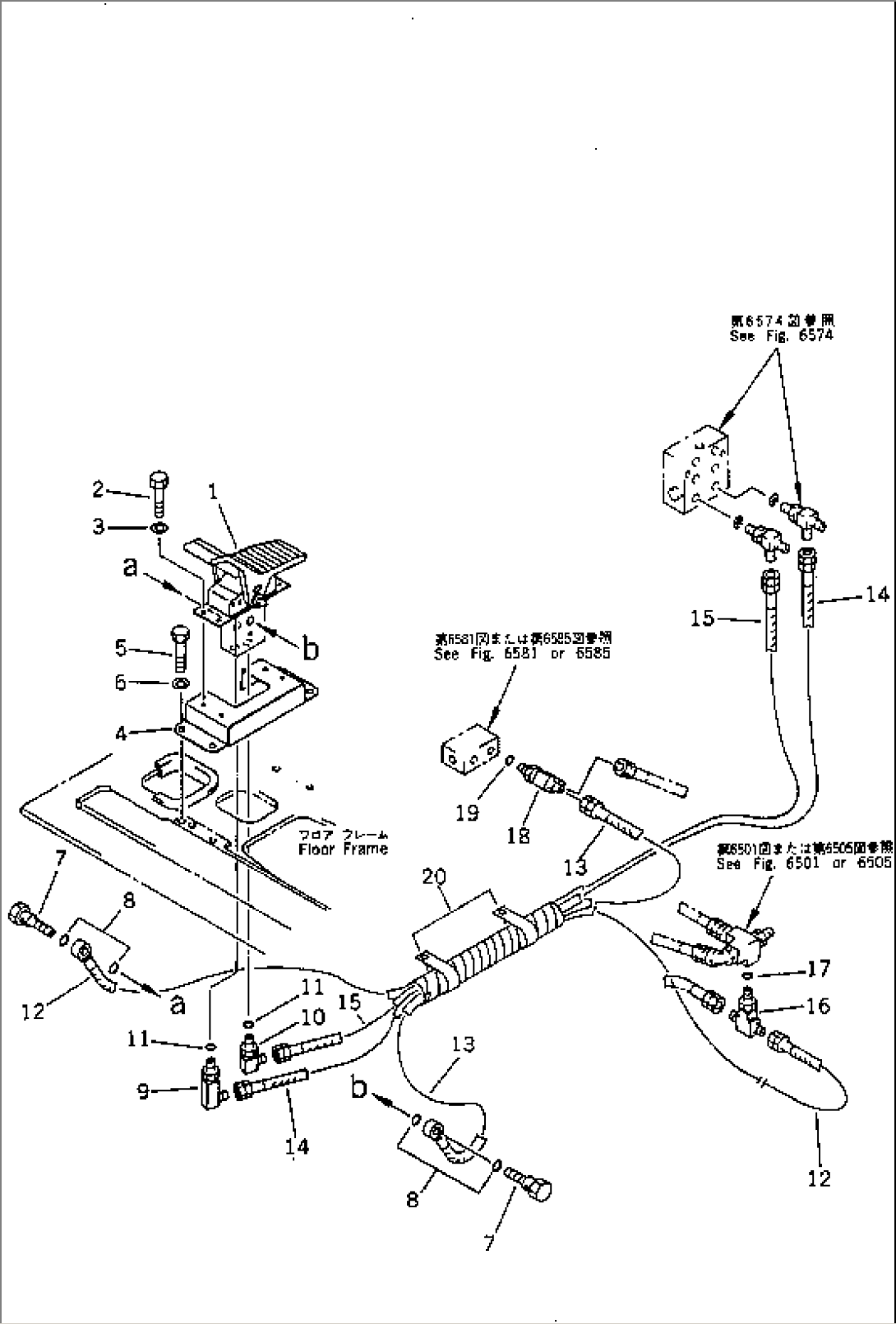

PILOT PIPING(PEDAL TO/FROM SHUTTLE VALVE)(FOR ADDITIONAL PIP
Komatsu PC400HD-5K S/N 20001-UP · WORK EQUIPMENT CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| G-1 | 208-970-X110 | PIPING KIT | 20001- | |
| 1 | 20Y-970-1711 | PEDAL ASS'Y | 20001- | |
| 2 | 01010-50825 | BOLT | 20001- | |
| 3 | 01643-30823 | WASHER | 20001- | |
| 4 | 20Y-970-1721 | BRACKET | 20001- | |
| 5 | 01010-51025 | BOLT | 20001- | |
| 6 | 01643-31032 | WASHER | 20001- | |
| 7 | 706-46-56290 | BOLT | 20001- | |
| 8 | 07000-02018 | O-RING | 20001- | |
| 9 | 20Y-970-1741 | ELBOW | 20001- | |
| 10 | 20Y-970-1731 | ELBOW | 20001- | |
| 11 | 07002-01423 | O-RING | 20001- | |
| 12 | 20Y-62-17310 | HOSE,(RED) | 20001- | |
| 13 | 207-970-5580 | HOSE,(BLUE) | 20001- | |
| 14 | 20Y-62-17360 | HOSEÃÂ, 2300MM,(WHITE) | 20001- | |
| 15 | 20Y-62-17360 | HOSEÃÂ, 2300MM,(YELLOW) | 20001- | |
| 16 | 209-62-27580 | TEE | 20001- | |
| 17 | 07002-02034 | O-RING | 20001- | |
| 18 | 21T-62-29960 | TEE | 20001- | |
| 19 | 07002-01423 | O-RING | 20001- | |
| 20 | 113-899-7950 | CLIP,(FOR WRIST CONTROL) | 20001- |
