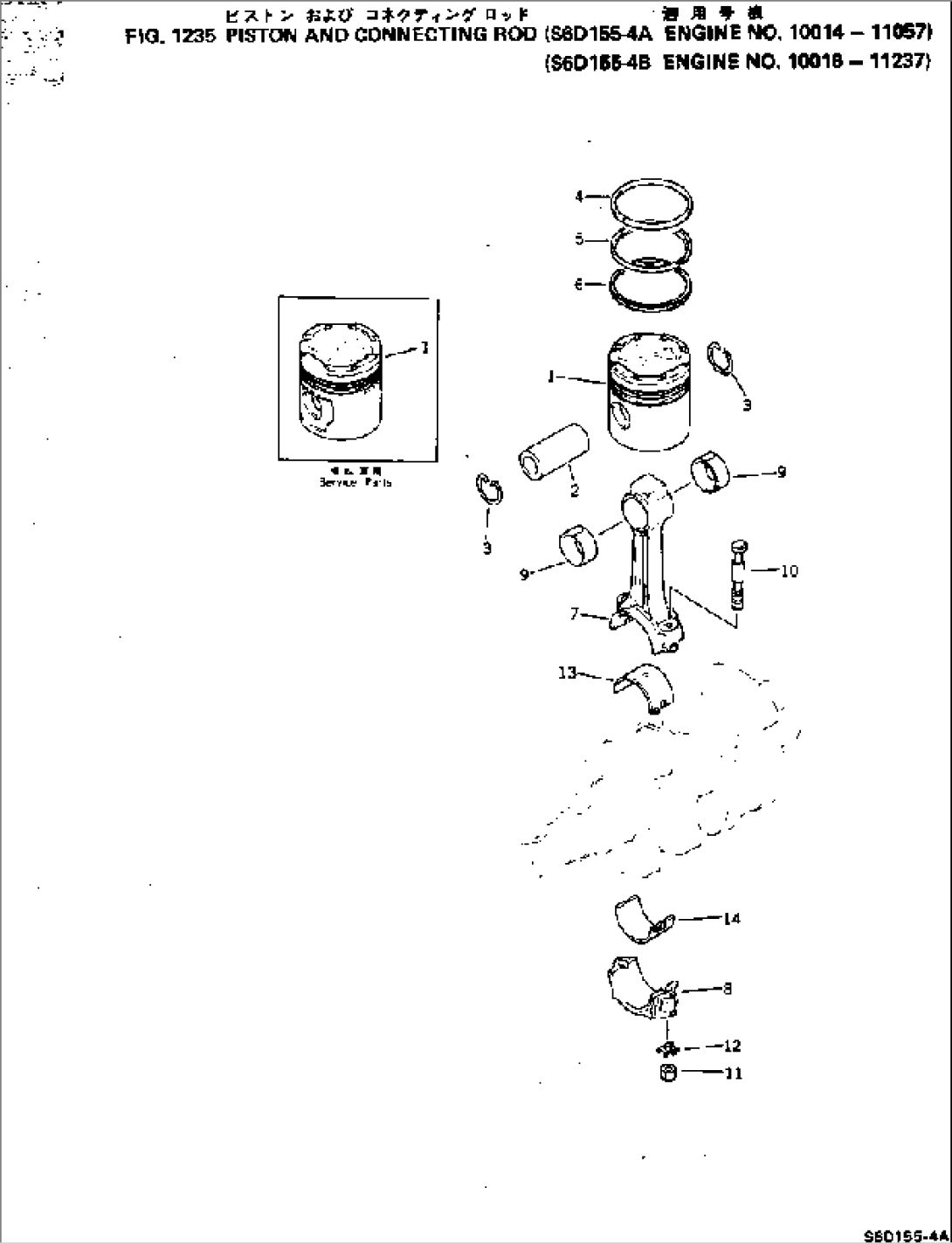

PISTON AND CONNECTING ROD(#10014-11057)
Komatsu S6D155-4A S/N 10014-UP · CYLINDER BLOCK
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 6127-31-2011 | PISTON ASS'Y | 10014-11057 | ||
| 6127-31-2014 | PISTON ASS'Y,(SERVICE PARTS) | 10014-@ | ||
| 1 | 6127-31-2113 | PISTON | 10014-11057 | |
| 6127-31-2116 | PISTON,(SERVICE PARTS) | 10014-@ | ||
| 2 | 6127-31-2410 | PIN | 10014-@ | |
| 3 | 6120-31-2120 | RING | 10014-@ | |
| 6128-31-2020 | PISTON RING ASS'Y | 10014-11057 | ||
| 6128-31-2060 | PISTON RING ASS'Y,(SERVICE PARTS) | 10014-@ | ||
| 6128-31-2030 | PISTON RING ASS'Y | 10014-11057 | ||
| 6127-31-3101 | CONNECTING ROD ASS'Y | 10014-@ | ||
| 6127-31-3100 | CONNECTING ROD ASS'Y | 10014-11057 | ||
| 9 | 6127-31-3130 | BUSHING | 10014-@ | |
| 10 | 6127-31-3310 | BOLT | 10014-11057 | |
| 11 | 6127-31-3321 | NUT | 10278-@ | |
| 6127-31-3320 | NUT | 10014-10277 | ||
| 12 | 6127-31-3332 | LOCK (K2) | 10776-11057 | |
| 6127-31-3331 | LOCK (K2) | 10014-10775 | ||
| 6127-31-3042 | CRANK PIN METAL A. | 10728-@ | ||
| 6127-31-3041 | CRANK PIN METAL A. | 10014-10727 | ||
| 13 | 6127-39-3042 | CRANK PIN METAL A. | 10728-@ | |
| 6127-39-3041 | CRANK PIN METAL A. | 10014-10727 | ||
| 6127-38-3042 | CRANK PIN METAL A. | 10728-@ | ||
| 6127-38-3041 | CRANK PIN METAL A. | 10014-10727 | ||
| 6127-37-3042 | CRANK PIN METAL A. | 10728-@ | ||
| 6127-37-3041 | CRANK PIN METAL A. | 10014-10727 | ||
| 14 | 6127-37-3422 | METAL | 10728-@ | |
| 6127-37-3421 | METAL | 10014-10727 | ||
| 6127-36-3042 | CRANK PIN METAL A. | 10728-@ | ||
| 6127-36-3041 | CRANK PIN METAL A. | 10014-10727 |
