Piston Pump, Inner Parts (7/15) (#70001-)

Komatsu PC850-8R1 S/N 70001-UP · HYDRAULIC SYSTEM

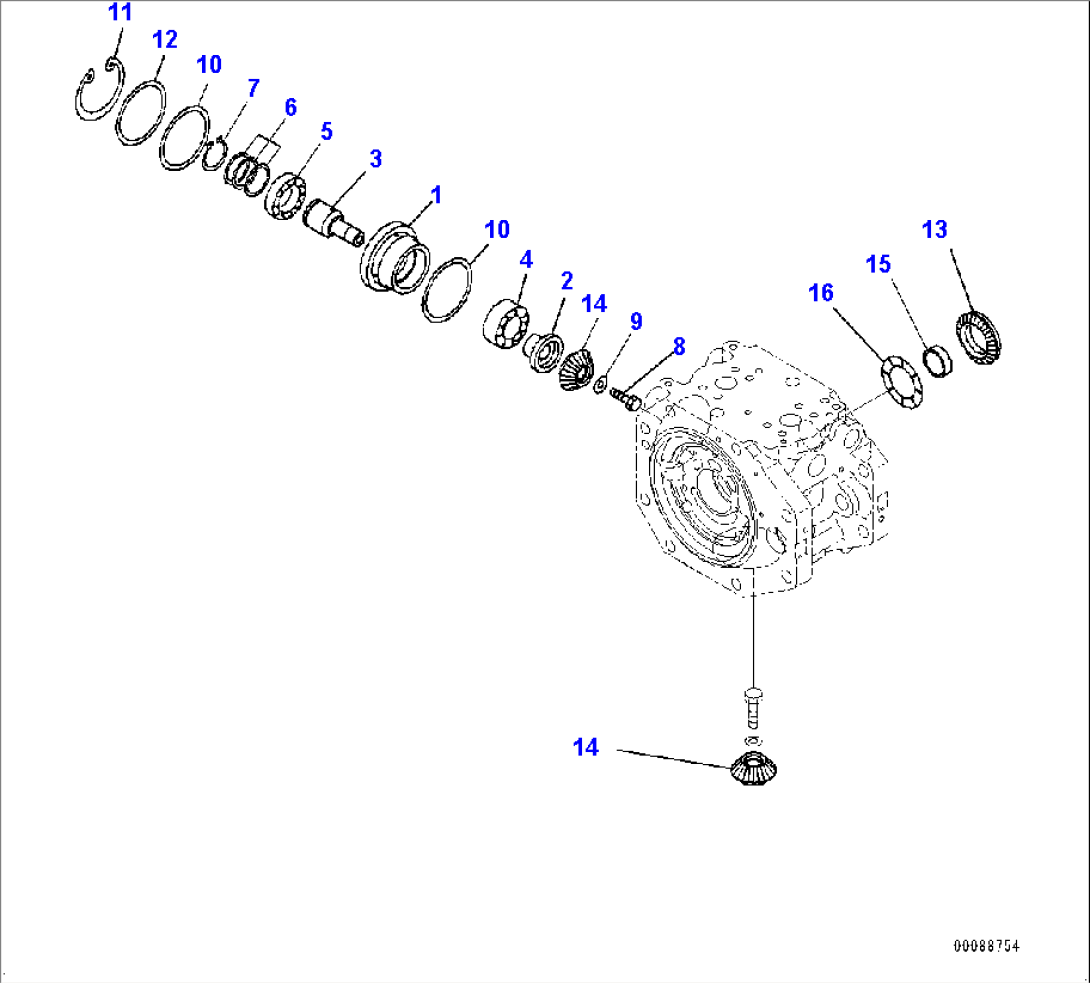

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
708-2K-00113Pump Assembly70001-
708-2K-01115Pump Subassembly70001-
708-2K-03390Case Subassembly70001-
1708-2K-12730Case70001-
2708-2K-12740Collar70001-
3708-2K-12750Shaft70001-
4708-2K-12810Bearing70001-
5708-2K-12820Bearing70001-
6708-2K-05060Spacer Kit70001-
704064-05020Ring, Snap70001-
801010-E1225Bolt70001-
9708-2K-11820Washer70001-
10708-2K-05040Shim Kit70001-
1104065-01254Ring, Snap70001-
12708-2K-12850Shim, T=3.2mm70001-
708-2K-04410Gear Kit70001-
13708-2K-12880Gear70001-
14708-2K-12890Pinion70001-
15708-2K-12790Sleeve70001-
16708-2K-12720Bearing, Thrust70001-
