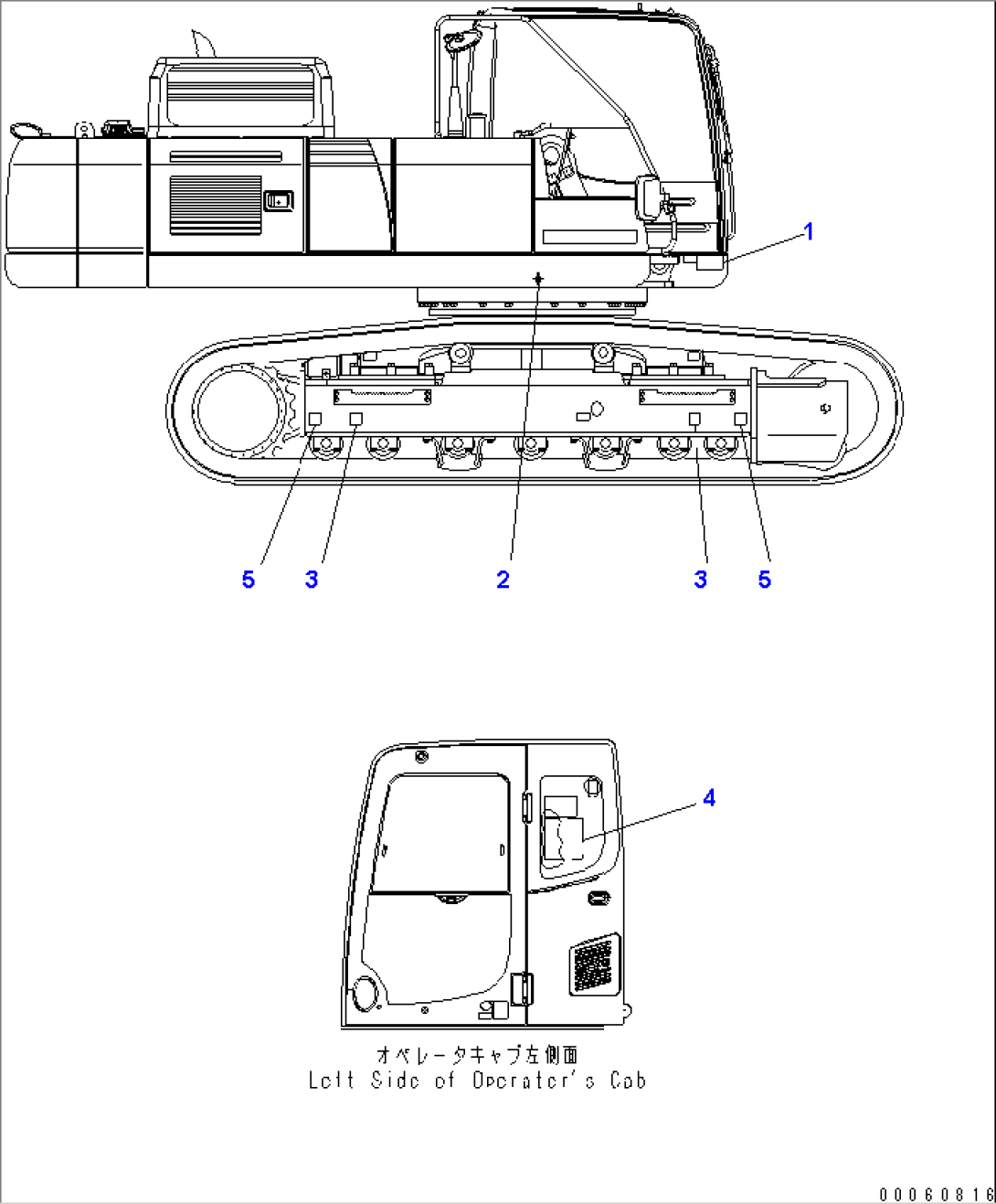

PLATE (LOAD RATING CHART) (PC450)
Komatsu PC450-8 S/N K50001-UP · U0 MARKS AND PLATES
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 208-00-K1540 | PLATE, SLING POSITION | K50488- | |
| 207-00-K1690 | PLATE, SLING POSITION | K50001-K50487 | ||
| 2 | 21U-98-31160 | PLATE MARK, GRAVITY POSITION | K50001- | |
| 3 | 21U-98-31150 | PLATE MARK, SLING POSITION | K50001- | |
| 4 | 208-00-76860 | PLATE, LIFTING CAPACITY | K50001- | |
| 5 | 20E-00-K1950 | PLATE, TIE STOP POSITION | K50001- |
