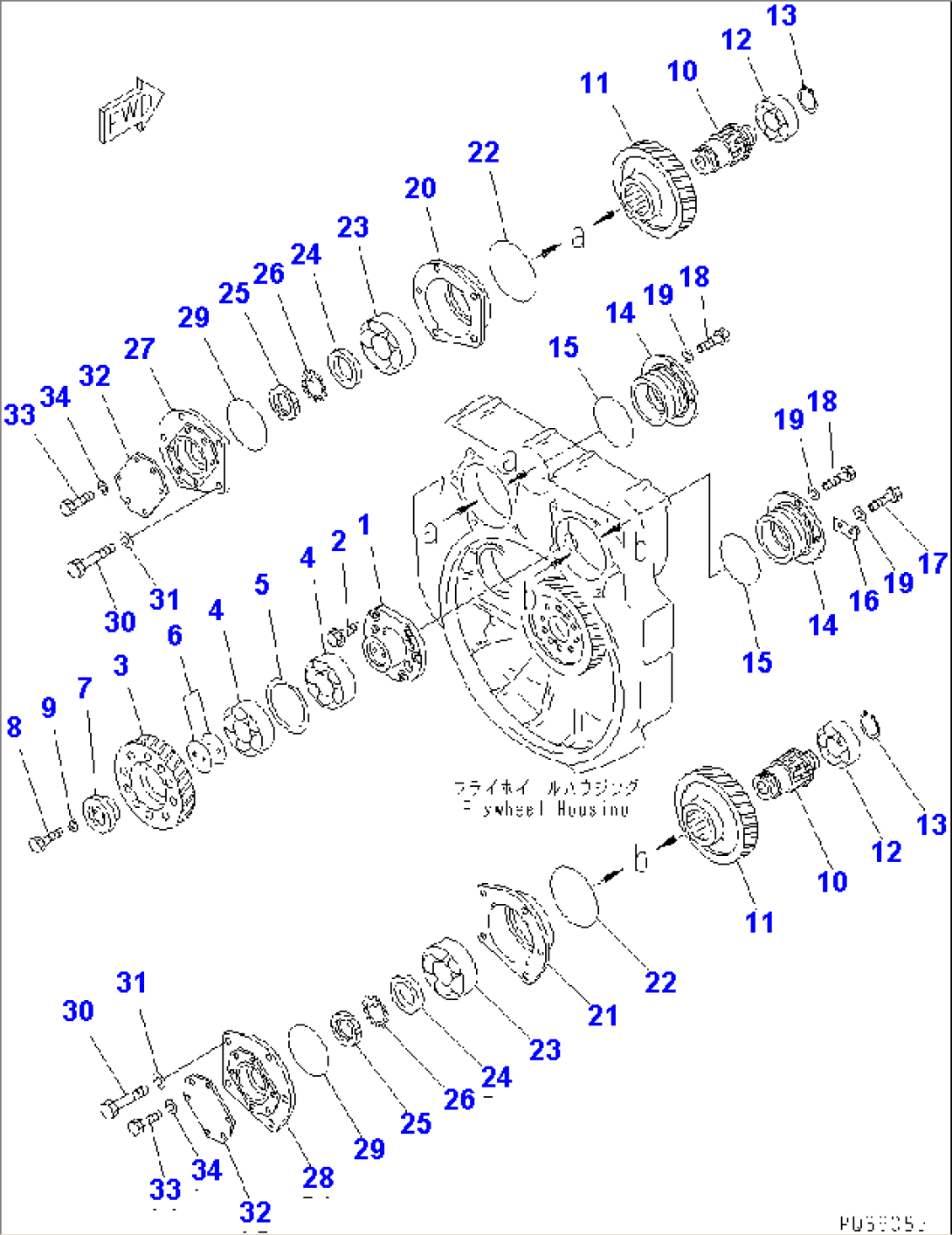

POWER TAKE OFF

Komatsu S6D170-1D-R S/N 10490-UP (-50CENT. SPEC.) · CYLINDER BLOCK

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
16162-23-4320SHAFT,IDLER12952-
26162-23-4330BOLT12952-
36162-23-4310GEAR,IDLER12952-
406002-30217BEARING,ROLLER12952-
504067-00150RING,SNAP12952-
6128-21-4600SHIM ASS'Y14059-
6128-21-4600SHIM ASS'Y (K3)12952-14058
66128-21-4630SHIMÂÂ, 0.1MM12952-
6128-21-4620SHIMÂÂ, 0.5MM12952-
6128-21-4610SHIMÂÂ, 1.0MM12952-
76128-21-4340RETAINER12952-
801050-31225BOLT12952-
901643-51232WASHER12952-
106162-23-4350SHAFT12952-
116162-23-4340GEAR12952-
1206003-02214BEARING,ROLLER12952-
1304064-07025RING,SNAP12952-
146162-23-4361CASE12952-
1507000-45160O-RING14059-
07000-45160O-RING (K3)12952-14058
16426-06-11570BRACKET12952-
1701010-31035BOLT12952-
1801010-31030BOLT12952-
1901602-01030WASHER,SPRING12952-
206162-23-4370FLANGE12952-
216162-23-4380FLANGE12952-
2207000-45200O-RING14059-
07000-45200O-RING (K3)12952-14058
2306000-06316BEARING,BALL12952-
246162-23-4390COLLAR12952-
2501530-07616NUT12952-
2601658-07623WASHER,LOCK14059-
01658-07623WASHER,LOCK (K3)12952-14058
276162-23-4470CASE12952-
286162-23-4480CASE12952-
2907000-45160O-RING14059-
3001010-31660BOLT12952-
3101602-01648WASHER,SPRING12952-
326128-23-4910PLATE,(FOR SHIPPING)12952-
3301010-31220BOLT,(FOR SHIPPING)12952-
3401602-01236WASHER,(FOR SHIPPING)12952-
