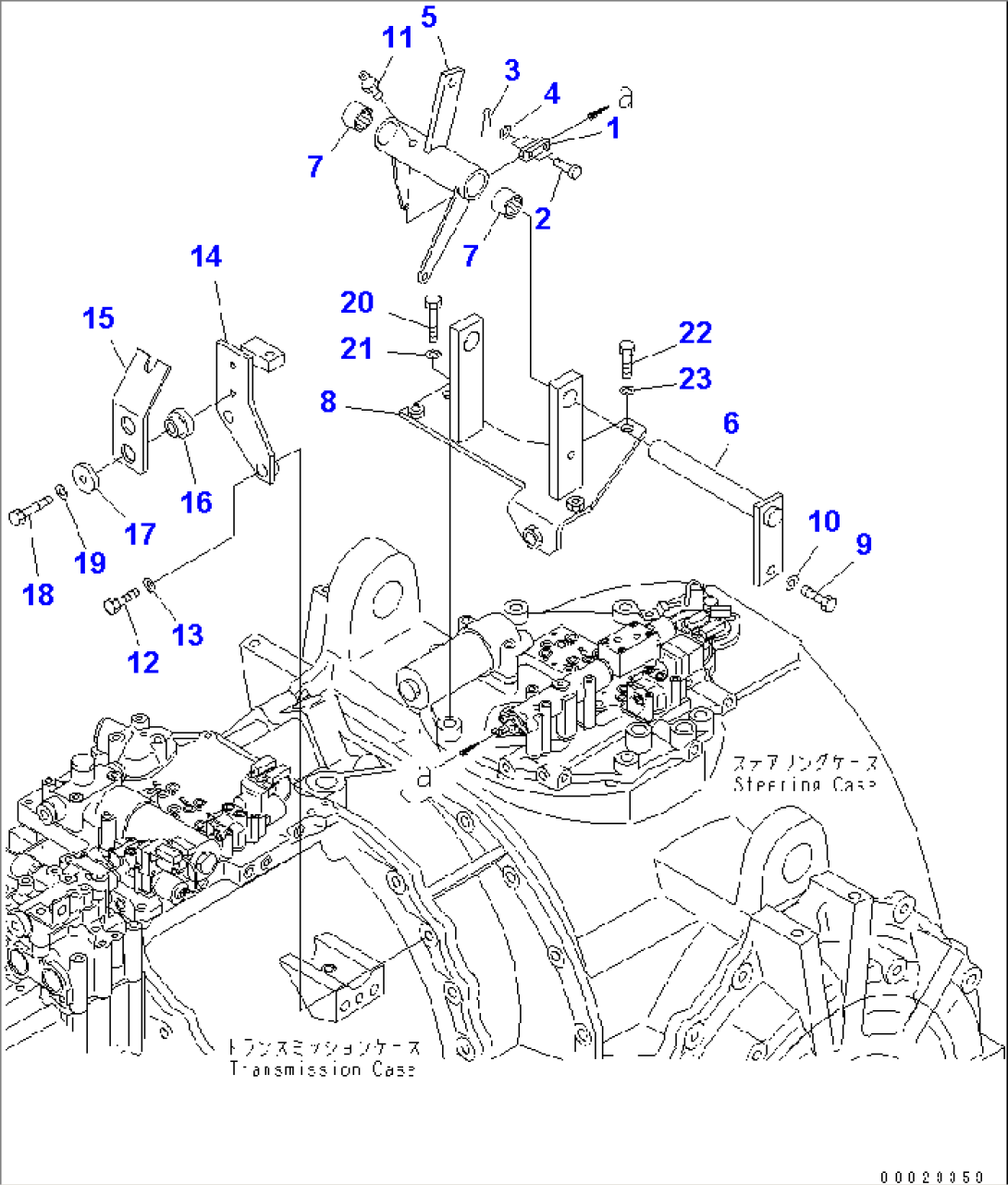

POWER TRAIN (14/14) (STEERING CONTROL)
Komatsu D475A-5 S/N 20001-UP · POWER TRAIN AND FINAL DRIVE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 198-22-60003 | POWER TRAIN ASS'Y | 20230- | ||
| 198-22-60002 | POWER TRAIN ASS'Y | 20122-20229 | ||
| 198-22-60001 | POWER TRAIN ASS'Y | 20002-20121 | ||
| 198-22-60000 | POWER TRAIN ASS'Y | 20001-20001 | ||
| 198-22-60020 | POWER TRAIN ASS'Y,-50ßC | 20001-20001 | ||
| 1 | 04213-20625 | YOKE | 20001- | |
| 2 | 04205-10618 | PIN | 20001- | |
| 3 | 04050-11612 | PIN | 20001- | |
| 4 | 01641-20608 | WASHER | 20001- | |
| 5 | 198-43-61320 | LEVER | 20001- | |
| 6 | 198-43-61330 | SHAFT | 20001- | |
| 7 | 06123-03018 | BEARING | 20001- | |
| 8 | 198-43-61310 | BRACKET | 20001- | |
| 9 | 01010-81230 | BOLT | 20001- | |
| 10 | 01643-31232 | WASHER | 20001- | |
| 11 | 07020-00000 | FITTING | 20001- | |
| 12 | 01010-81665 | BOLT | 20001- | |
| 13 | 01643-31645 | WASHER | 20001- | |
| 14 | 198-43-61360 | BRACKET | 20001- | |
| 15 | 198-43-61870 | BRACKET | 20002- | |
| 15 | 198-43-61370 | BRACKET | 20001-20001 | |
| 16 | 195-03-41380 | CUSHION | 20001- | |
| 17 | 178-60-12250 | COLLAR | 20001- | |
| 18 | 01010-81050 | BOLT | 20001- | |
| 19 | 01643-31032 | WASHER | 20001- | |
| 20 | 01011-61690 | BOLT | 20001- | |
| 21 | 01643-31645 | WASHER | 20001- | |
| 22 | 01010-61670 | BOLT | 20001- | |
| 23 | 01643-31645 | WASHER | 20001- |
