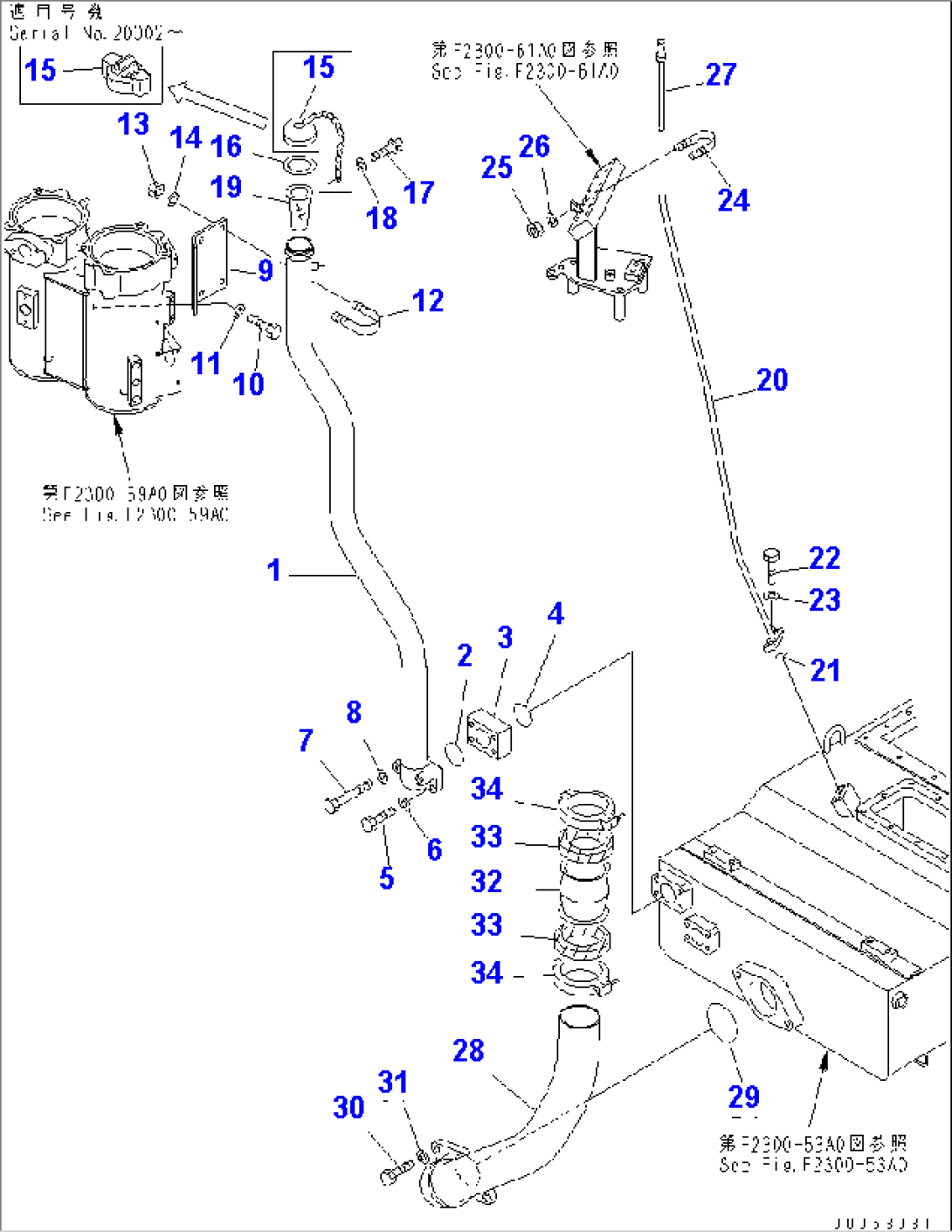

POWER TRAIN (4/14) (GAUGE AND SUCTION PIPING)

Komatsu D475A-5A S/N 20001-UP (SUPER DOZER SPEC.) · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
198-22-60003POWER TRAIN ASS'Y20230-
198-22-60002POWER TRAIN ASS'Y20122-20229
198-22-60001POWER TRAIN ASS'Y20002-20121
198-22-60000POWER TRAIN ASS'Y20001-20001
198-22-60020POWER TRAIN ASS'Y,-50ßC20001-20001
1X21-1196110.20002-
1X21-0976680.20001-20001
1198-49-62411TUBE20001-
207000-03058O-RING20001-
3198-49-62450SPACER20001-
407000-03058O-RING20001-
501010-81285BOLT20001-
601643-31232WASHER20001-
701011-81230BOLT20001-
801643-31232WASHER20001-
9198-49-62420PLATE20001-
1001010-81225BOLT20001-
1101643-31232WASHER20001-
1207283-26155CLIP20001-
1301599-01011NUT20001-
1401643-31032WASHER20001-
15175-21-35231CAP20002-
15195-49-12110CAP ASS'Y20001-20001
1607051-00003GASKET20001-20001
1701010-81020BOLT20001-20001
1801643-31032WASHER20001-20001
1907056-10045STRAINER20001-
20198-49-62431TUBE20001-
2107000-72016O-RING20001-
2201010-81230BOLT20001-
2301643-31232WASHER20001-
2407283-31529CLIP20001-
2501598-00809NUT20001-
2601643-30823WASHER20001-
27198-49-62441GAUGE20001-
28198-49-62611TUBE20001-
2907000-E2105O-RING20001-
3001010-61645BOLT20001-
3101643-31645WASHER20001-
3207332-03400COUPLING20001-
3307332-53400GASKET20001-
3407332-63400CLAMP20001-
