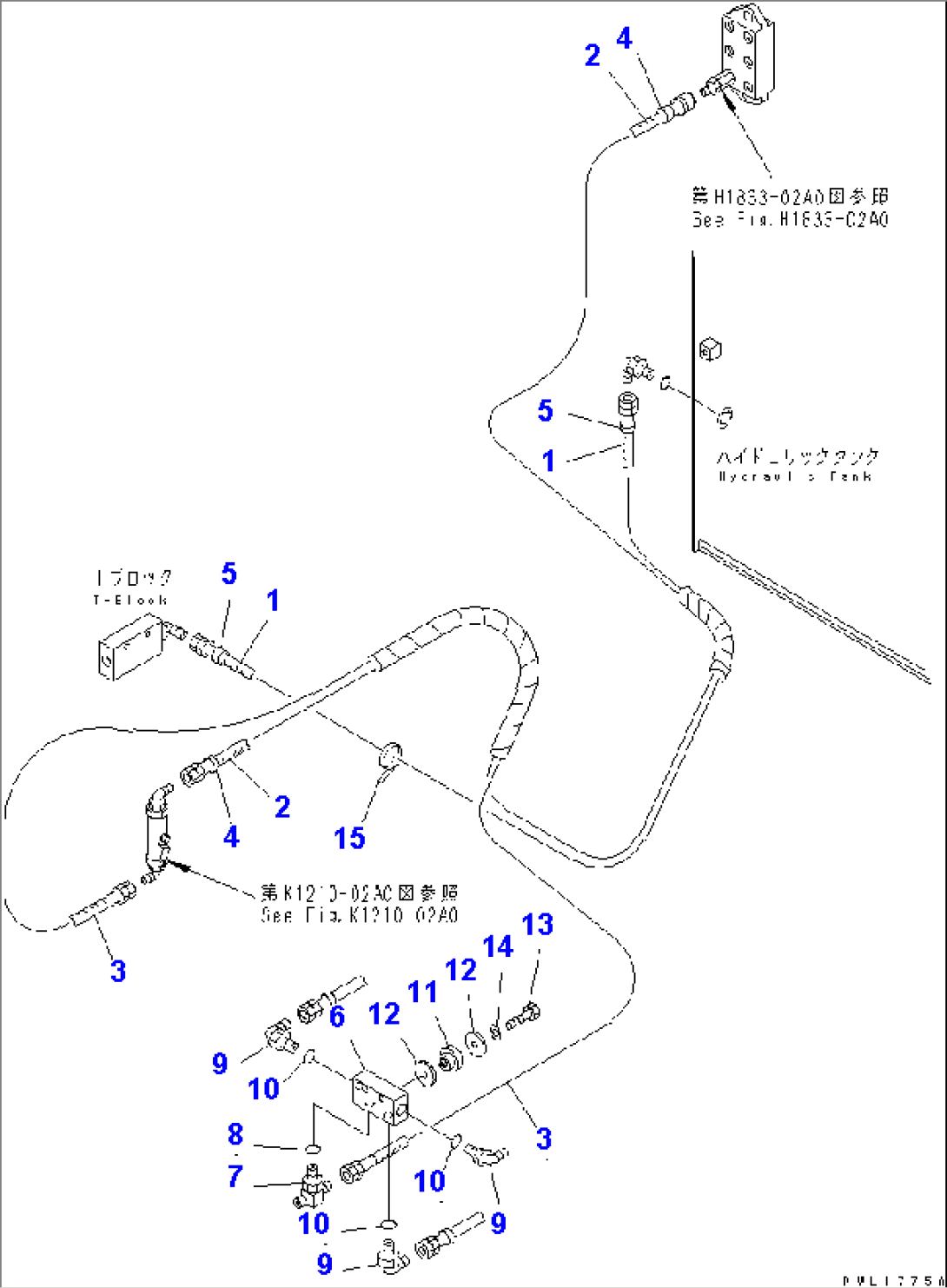

PPC WORK LINE (HOSE AND BLOCK) (1 ACTUATOR)
Komatsu PC600-6K S/N K30001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 07184-00318 | HOSE, 1800MM | K30001- | |
| 2 | 209-62-76591 | HOSE | K30001- | |
| 3 | 20Y-62-22910 | HOSE, 1050MM | K30001- | |
| 4 | 20Y-62-22790 | BAND, RED | K30001- | |
| 5 | 20Y-62-22820 | BAND, BLUE | K30001- | |
| 6 | 209-62-77181 | BLOCK | K30001- | |
| 7 | 209-62-27580 | TEE | K30001- | |
| 8 | 07002-12034 | O-RING | K30001- | |
| 9 | 07235-10315 | ELBOW | K30001- | |
| 10 | 07002-12034 | O-RING | K30001- | |
| 11 | 195-03-41380 | CUSHION | K30001- | |
| 12 | 178-60-12250 | COLLAR | K30001- | |
| 13 | 01010-81050 | BOLT | K30001- | |
| 14 | 01643-31032 | WASHER | K30001- | |
| 15 | 08034-00519 | BAND | K30001- |
