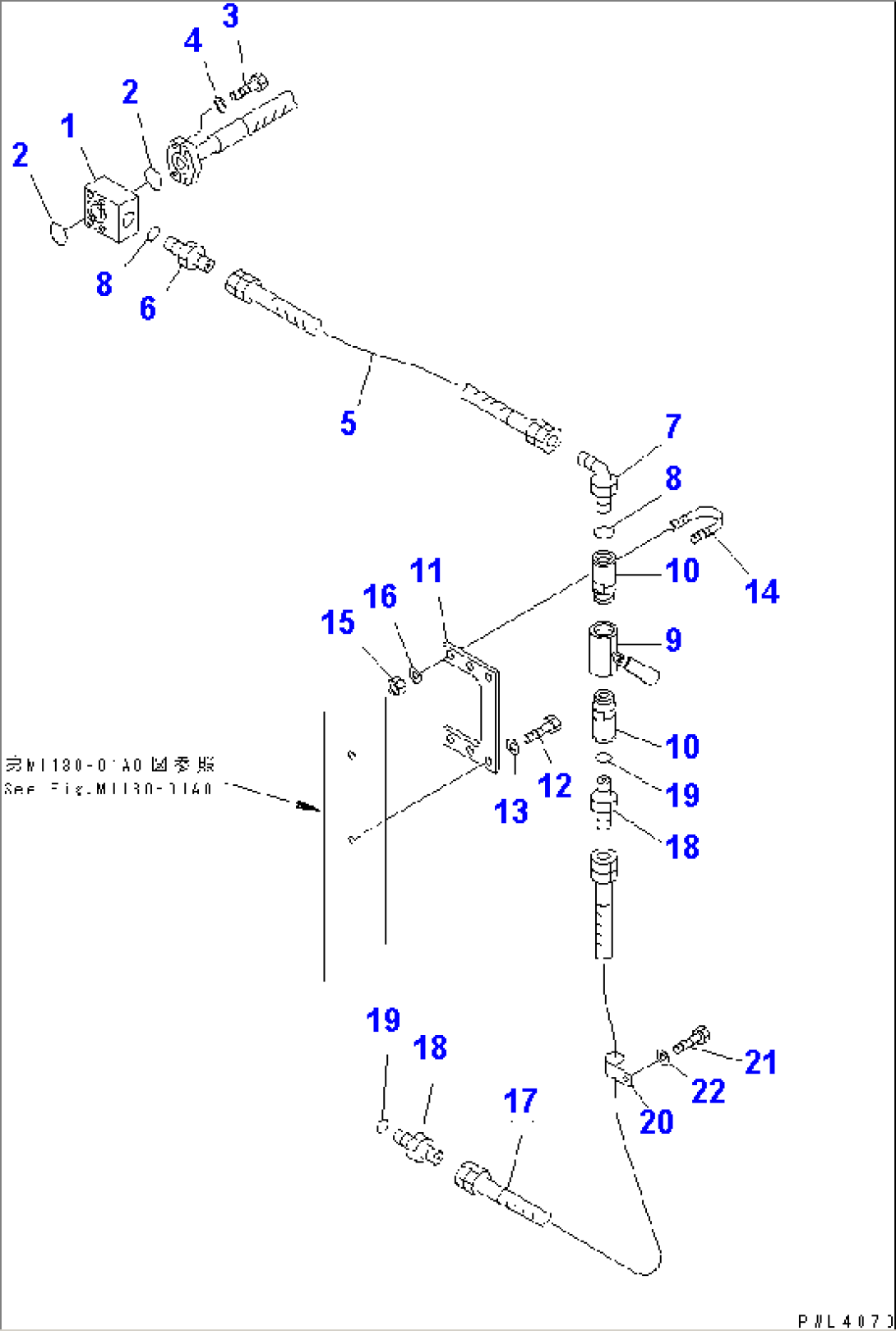

PUMP DRAIN (COLD WEATHER A SPEC.)(#10004-)
Komatsu PC1800-6 S/N 10001-UP (SAA6D140E-3) (TIER2) · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 209-62-76910 | TEE | 10004- | |
| 2 | 07000-13032 | O-RING | 10004- | |
| 3 | 195-78-63210 | BOLT | 10004- | |
| 4 | 01643-51032 | WASHER | 10004- | |
| 5 | 07102-206A4 | HOSE | 10004- | |
| 6 | 07230-20628 | UNION | 10004- | |
| 7 | 07235-10628 | ELBOW | 10004- | |
| 8 | 07002-12434 | O-RING | 10004- | |
| 9 | 208-62-19140 | VALVE | 10004- | |
| 10 | 207-62-32510 | ADAPTER | 10004- | |
| 11 | 209-62-79340 | PLATE | 10004- | |
| 12 | 01010-81230 | BOLT | 10004- | |
| 13 | 01643-31232 | WASHER | 10004- | |
| 14 | 07283-33442 | CLIP | 10004- | |
| 15 | 01597-01009 | NUT | 10004- | |
| 16 | 01643-31032 | WASHER | 10004- | |
| 17 | 07102-20607 | HOSE | 10006- | |
| 17 | 07102-206A6 | HOSE | 10004-10005 | |
| 18 | 07235-10628 | ELBOW | 10006- | |
| 18 | 07230-20628 | UNION | 10004-10005 | |
| 19 | 07002-12434 | O-RING | 10004- | |
| 20 | 175-06-25150 | CLIP | 10004- | |
| 21 | 01010-81225 | BOLT | 10004- | |
| 22 | 01643-31232 | WASHER | 10004- |
