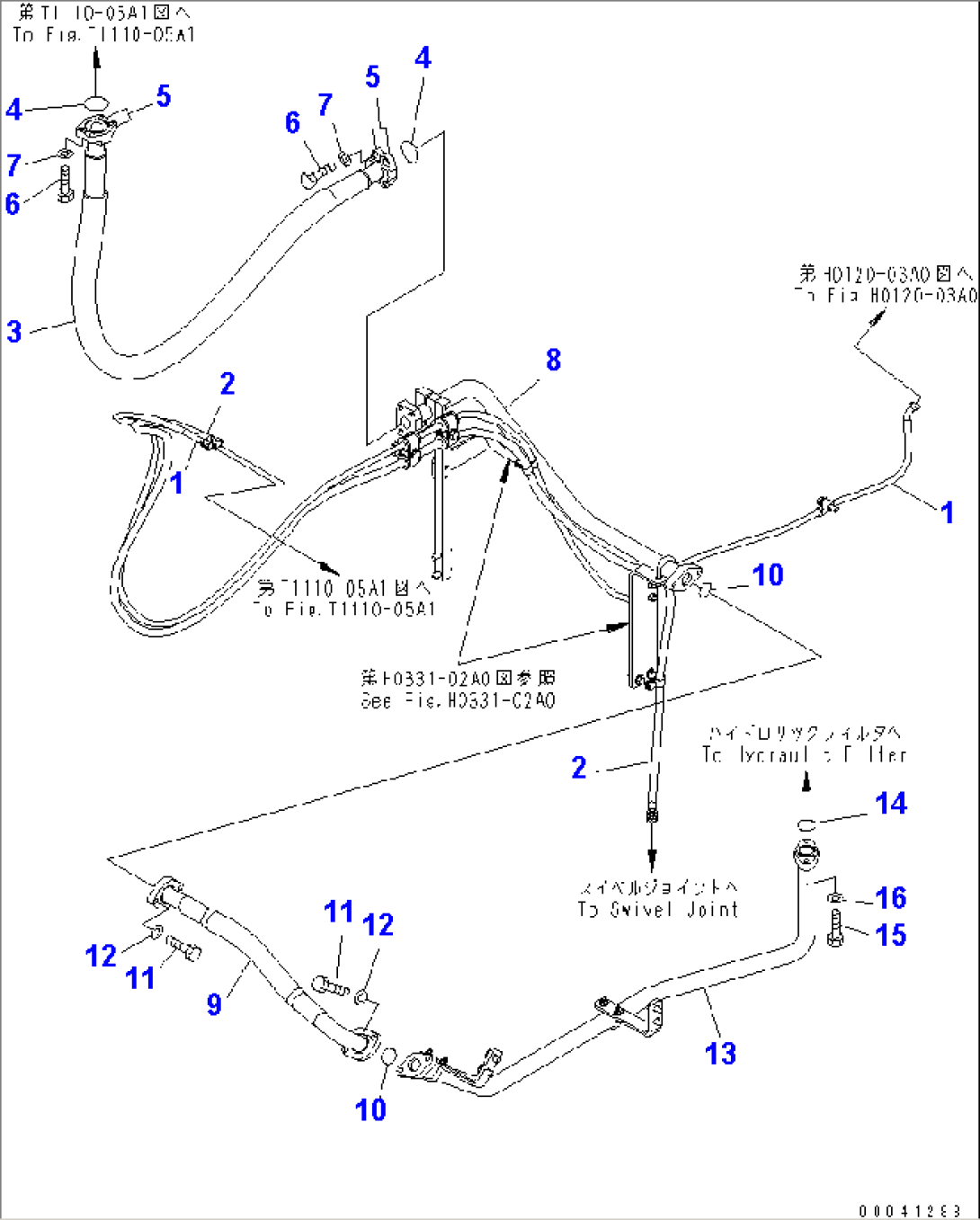

QUICK RETURN PIPING (HOSE)

Komatsu PC850SE-8R S/N 60001-UP (W/O EGR) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-62-42590HOSE, 4750MM60001-
202762-00441HOSE60001-
307125-01419HOSE60001-
407000-13048O-RING60001-
507371-31465FLANGE60001-
607372-21240BOLT60001-
701643-51232WASHER60001-
8209-62-41811TUBE60001-
9209-62-41840HOSE, 750MM60001-
1007000-13048O-RING60001-
1101010-81240BOLT60001-
1201643-31232WASHER60001-
13209-62-41831TUBE60001-
1407000-13045O-RING60001-
1501010-81245BOLT60001-
1601643-31232WASHER60001-
