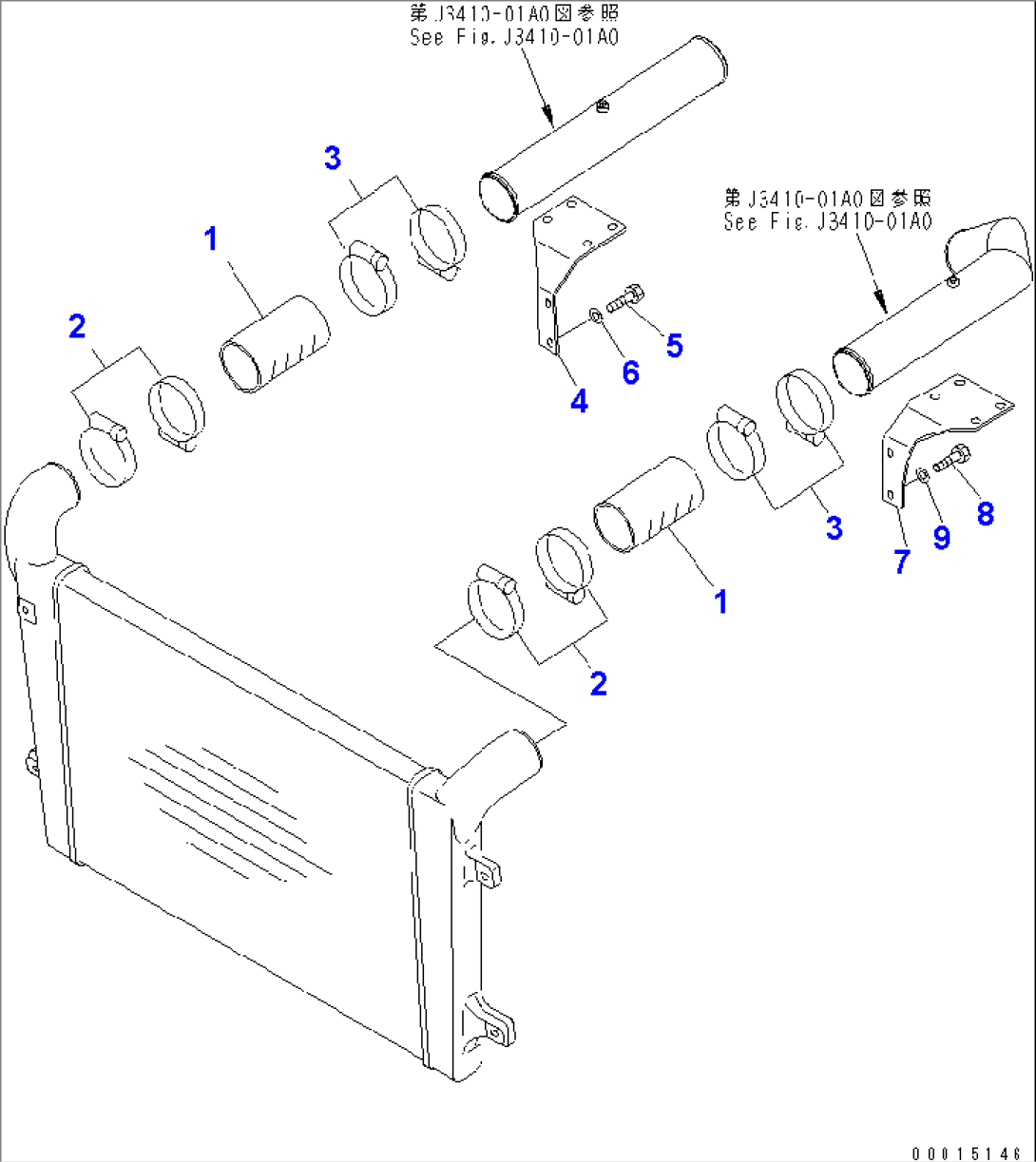

RADIATOR (AIR INTAKE PIPING)

Komatsu HM350-1 S/N 1001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1566-02-6E141HOSE1001-
207299-00105CLAMP1043-
6212-11-4840CLAMP1001-1042
307299-00105CLAMP1043-
456B-02-12231BRACKET1001-
501010-81030BOLT1001-
601643-31032WASHER1001-
756B-02-12241BRACKET1001-
801010-81030BOLT1001-
901643-31032WASHER1001-
