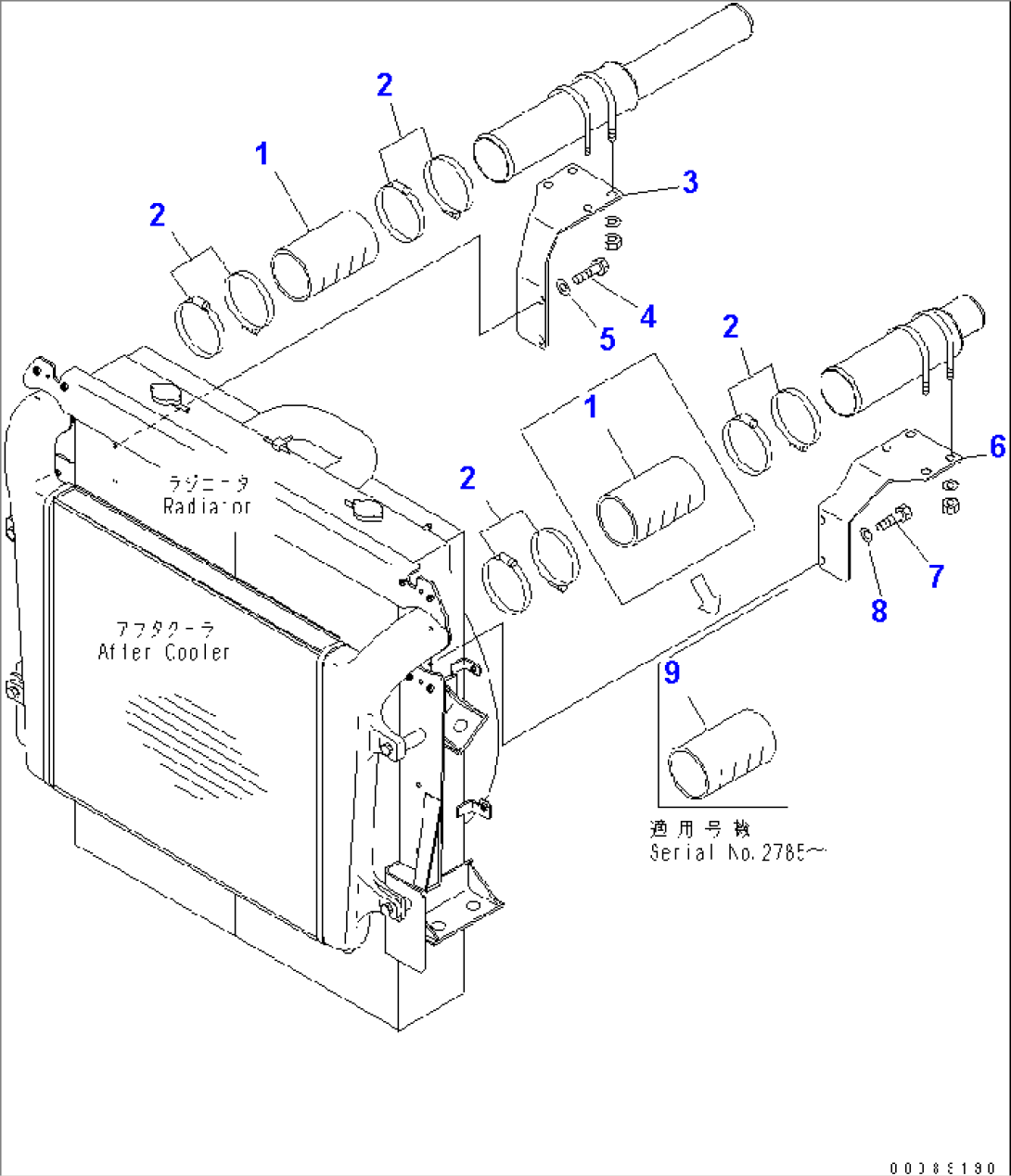

RADIATOR (AIR INTAKE PIPING)(#2001-)
Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · COOLING SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56D-02-22290 | HOSE | 2785- | |
| 1 | 56D-02-22290 | HOSE | 2001-2784 | |
| 2 | 07299-00105 | CLAMP | 2001- | |
| 3 | 56D-02-22230 | BRACKET | 2001- | |
| 4 | 01010-81030 | BOLT | 2001- | |
| 5 | 01643-31032 | WASHER | 2001- | |
| 6 | 56D-02-22240 | BRACKET | 2001- | |
| 7 | 01010-81030 | BOLT | 2001- | |
| 8 | 01643-31032 | WASHER | 2001- | |
| 9 | 56E-02-27290 | HOSE | 2785- |
