RADIATOR AND OIL COOLER

Komatsu PC650-3 S/N 10501-UP · ENGINE RELATED PARTS AND ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

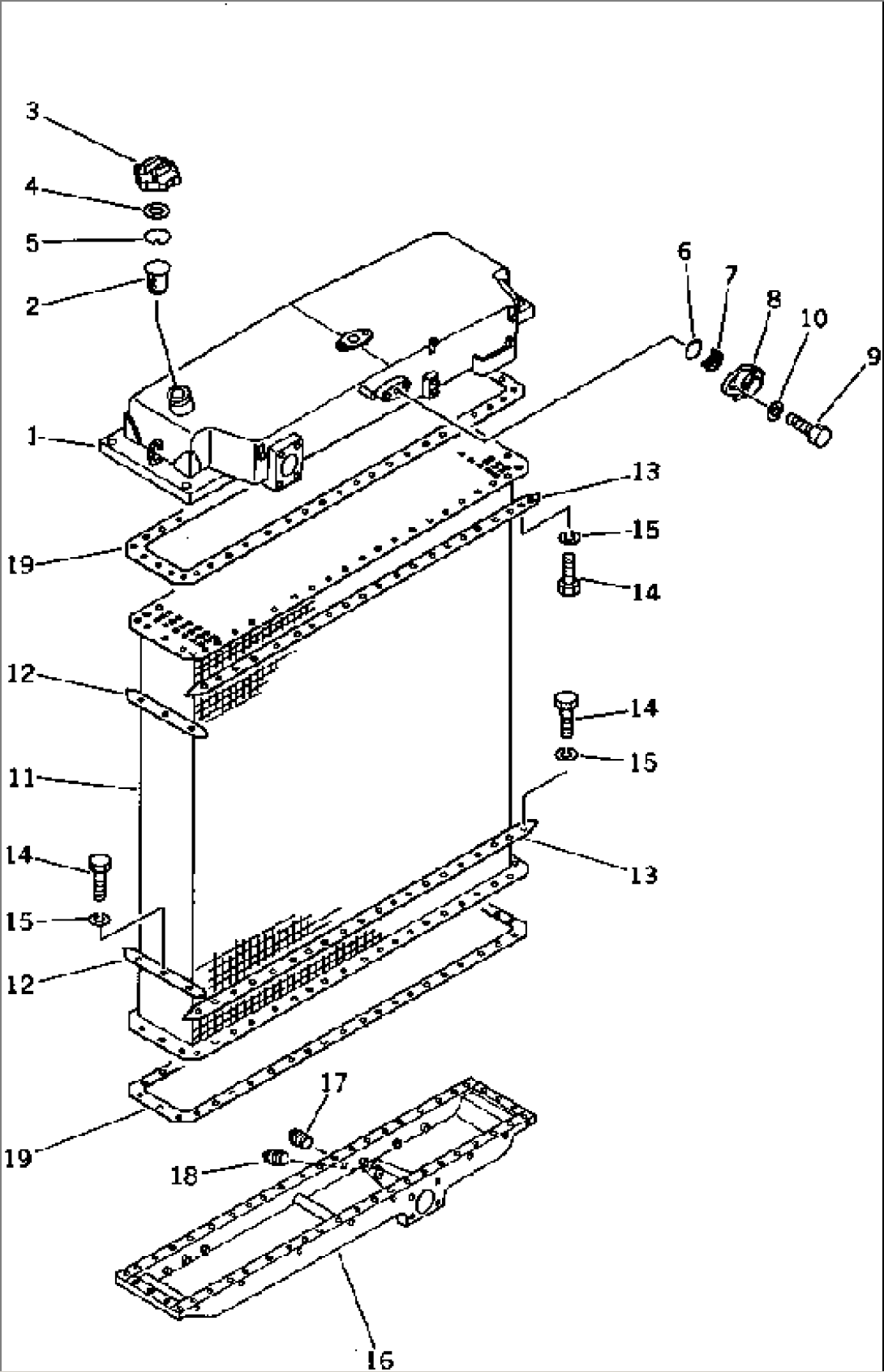

Поз.Номер деталиНаименованиеКол-воСерийный номер
209-03-00080RADIATOR ASS'Y10501-
209-03-00090UPPER TANK ASS'Y10501-
1209-03-11282TANK,UPPER10501-
207056-00048STRAINER10501-
307053-10000CAP10501-
407053-00002GASKET10501-
507057-03271RING,SNAP10501-
607000-03045O-RING10501-
7175-03-32570SCREEN10501-
8154-03-11682VALVE,PRESSURE10501-
901010-51025BOLT10501-
1001643-31032WASHER10501-
11195-03-22131CORE10501-
12195-03-11143PLATE10501-
13195-03-22260PLATE10501-
1401010-51030BOLT10501-
1501602-21030WASHER,SPRING10501-
16195-03-22120TANK,LOWER10501-
1707042-30415PLUG10501-
1807042-30108PLUG10501-
19195-03-22430GASKET10501-
