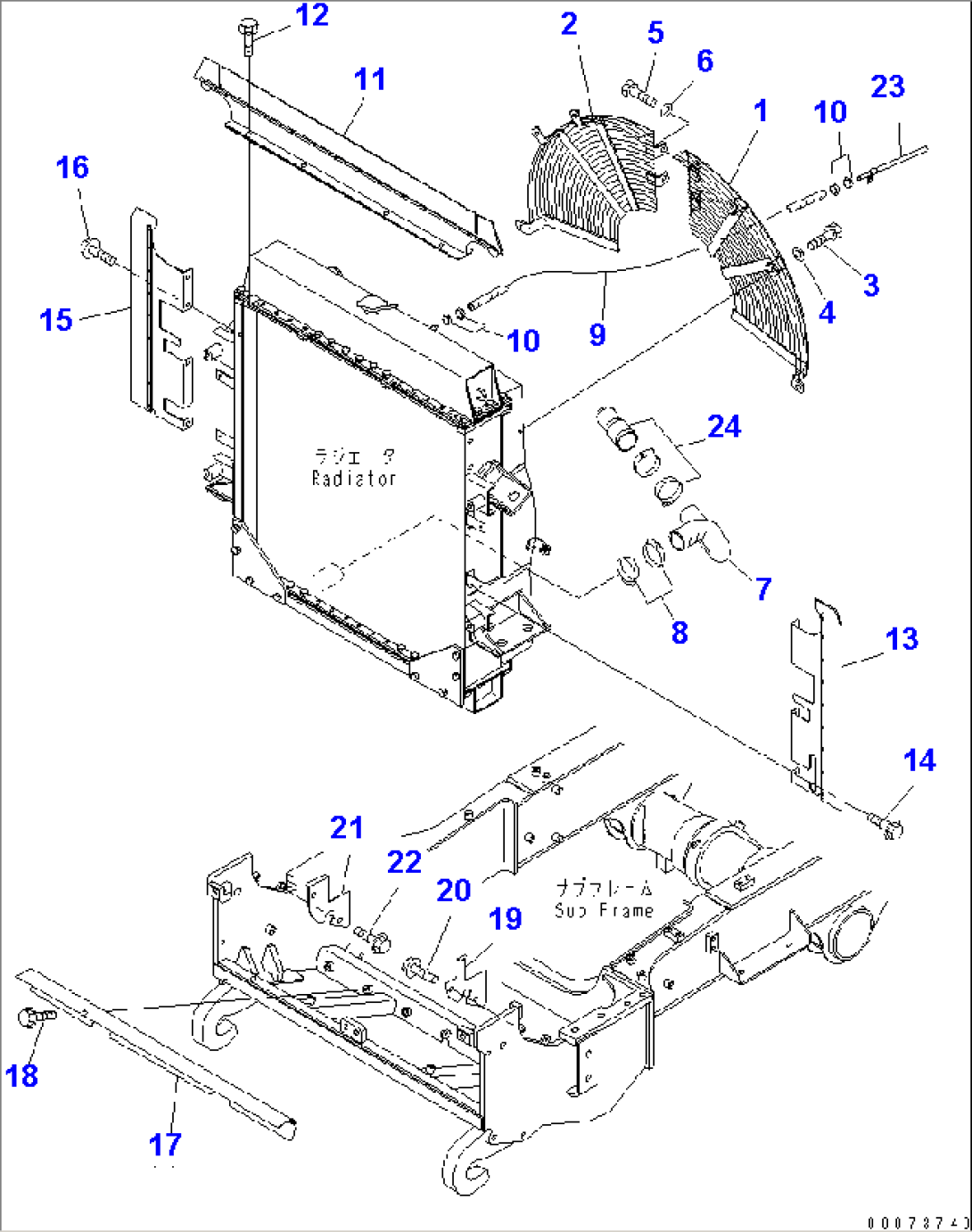

RADIATOR (BAFFLE AND FAN NET)

Komatsu HM300-1L S/N A10001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-03-11482COVERA10001-
256D-03-11492COVERA10001-
301010-81025BOLTA10001-
401643-31032WASHERA10001-
501010-81025BOLTA10001-
601643-31032WASHERA10001-
756D-03-11651HOSEA10001-
807299-00055CLAMPA10001-
909483-40307HOSEA10001-
1007281-10197CLAMPA10001-
1156D-03-11811BAFFLEA10001-
04400-00414RIVETA10001-
1201435-01020BOLTA10001-
1356D-03-11822BAFFLEA10001-
1401435-01020BOLTA10001-
1556D-03-11832BAFFLEA10001-
1601435-01020BOLTA10001-
1756D-03-11841BAFFLEA10001-
1801435-01016BOLTA10001-
1956D-03-11852PLATEA10001-
2001435-01016BOLTA10001-
2156D-03-11861PLATEA10001-
2201435-01016BOLTA10001-
2356D-03-11920TUBE,(SEE FIG. B0110-01A0)A10001-
2456D-03-11910TUBE,(SEE FIG. C0120-01A0)A10001-
