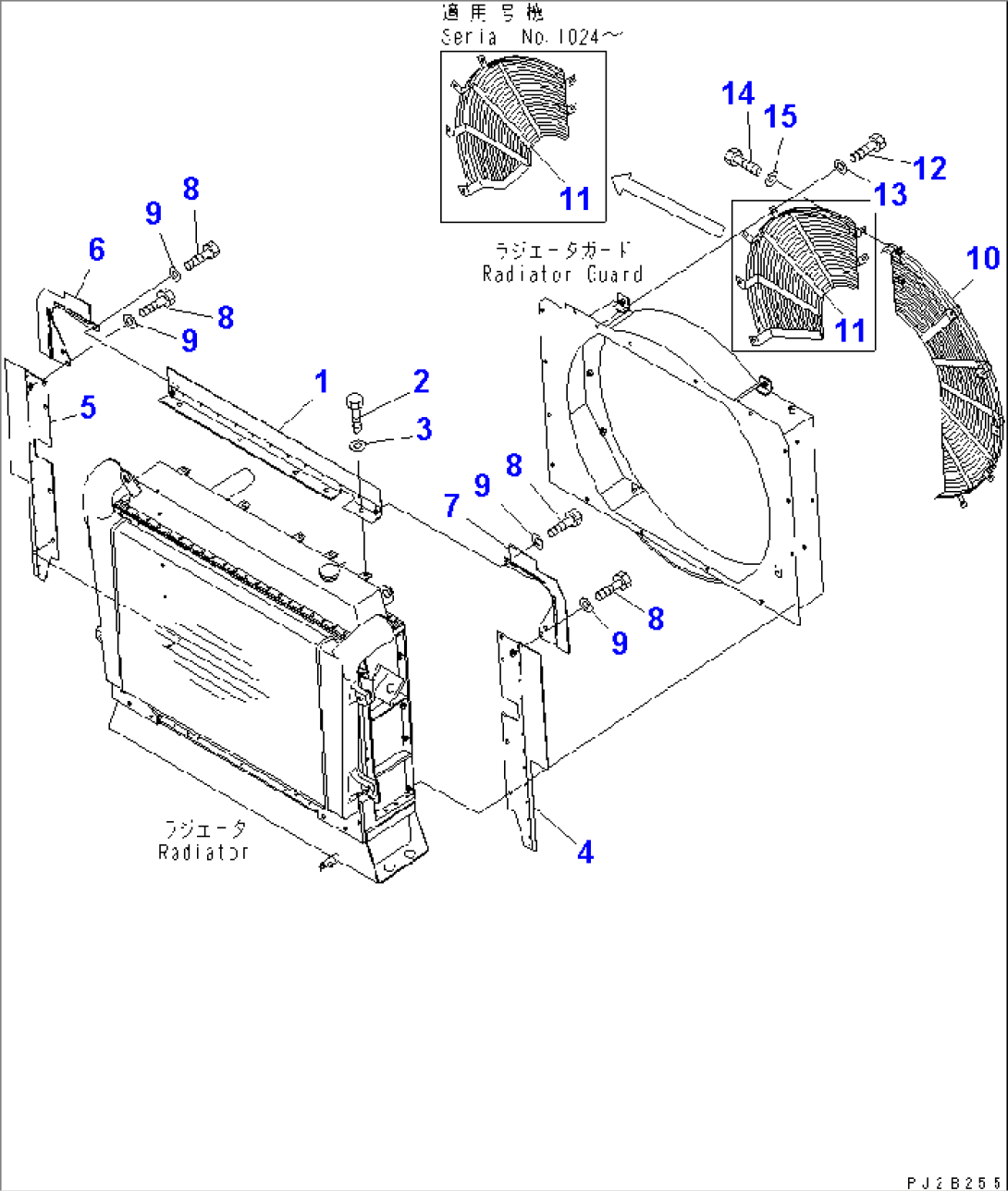

RADIATOR (BAFFLE AND FAN NET)
Komatsu HM400-1 S/N 1001-UP · COOLING SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-03-11812 | BAFFLE | 1001- | |
| 04400-00414 | RIVET | 1001- | ||
| 2 | 01010-81025 | BOLT | 1001- | |
| 3 | 01643-31032 | WASHER | 1001- | |
| 4 | 56B-03-11821 | BAFFLE | 1001- | |
| 5 | 56B-03-11831 | BAFFLE | 1001- | |
| 6 | 56B-03-11870 | BAFFLE | 1001- | |
| 7 | 56B-03-11880 | BAFFLE | 1001- | |
| 8 | 01435-01020 | BOLT | 1001- | |
| 9 | 01643-31032 | WASHER | 1001- | |
| 10 | 566-03-41481 | NET | 1001- | |
| 11 | 56B-03-11862 | COVER | 1024- | |
| 56B-03-11861 | COVER | 1001-1023 | ||
| 12 | 01010-81025 | BOLT | 1001- | |
| 13 | 01643-31032 | WASHER | 1001- | |
| 14 | 01010-81025 | BOLT | 1001- | |
| 15 | 01643-31032 | WASHER | 1001- |
