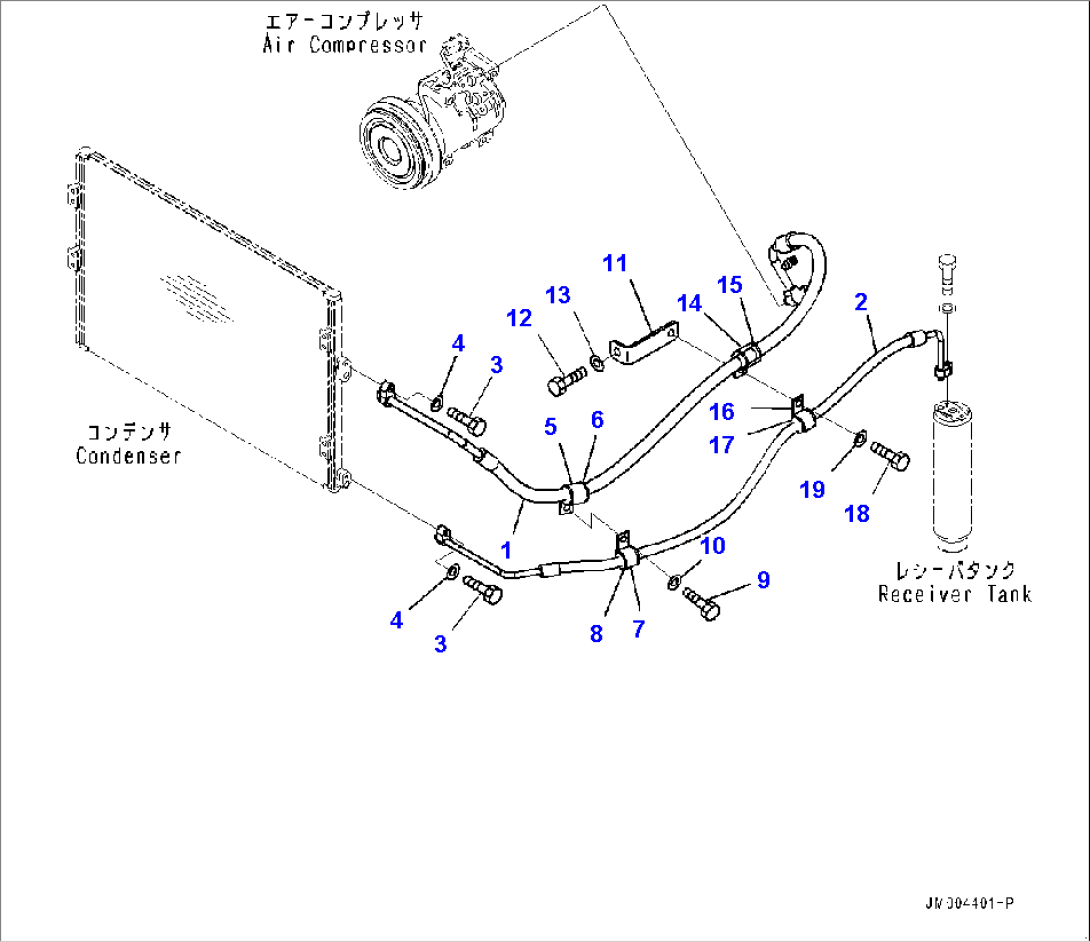

Radiator, Condenser Piping (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-07-3A121Hose5129-
20Y-979-3140O-ring5129-
256B-07-3A130Hose5129-
220Y-979-3150O-ring5129-
301010-80625Bolt5129-
401643-30623Washer5129-
504434-52511Clip5129-
607095-30318Cushion5129-
704434-52110Clip5129-
807095-30314Cushion5129-
901010-81025Bolt5129-
1001643-31032Washer5129-
1156B-07-32181Bracket5129-
1201010-81020Bolt5129-
1301643-31032Washer5129-
1404434-52511Clip5129-
1507095-30318Cushion5129-
1604434-52110Clip5129-
1707095-30314Cushion5129-
1801010-81025Bolt5129-
1901643-31032Washer5129-
