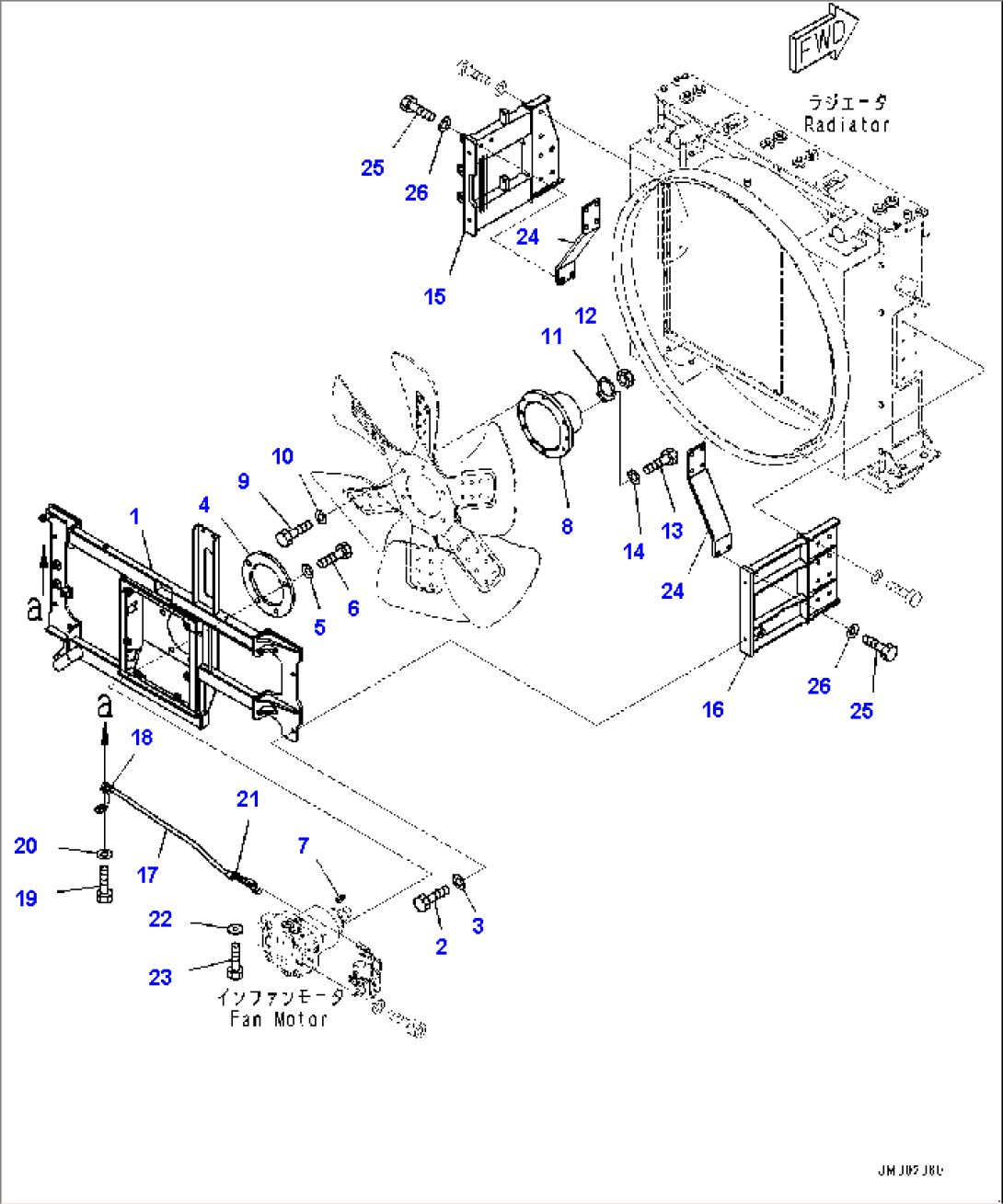

Radiator, Fan Motor Mounting Bracket (#10001-)
Komatsu HM400-5 S/N 10001-UP · COOLING SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-03-33311 | Bracket | 10001- | |
| 2 | 01010-81235 | Bolt | 10001- | |
| 3 | 01643-31232 | Washer | 10001- | |
| 4 | 56B-03-31391 | Plate | 10001- | |
| 5 | 01643-31645 | Washer | 10001- | |
| 6 | 01010-81655 | Bolt | 10001- | |
| 7 | 04010-01032 | Key | 10001- | |
| 8 | 21M-03-22250 | Boss | 10001- | |
| 9 | 01010-81240 | Bolt | 10001- | |
| 10 | 01643-31232 | Washer | 10001- | |
| 11 | 01660-03650 | Lock | 10001- | |
| 12 | 01583-13621 | Nut | 10001- | |
| 13 | 01010-81020 | Bolt | 10001- | |
| 14 | 01643-31032 | Washer | 10001- | |
| 15 | 56B-03-31321 | Bracket | 10001- | |
| 16 | 56B-03-31331 | Bracket | 10001- | |
| 17 | 56B-06-31490 | Wiring Harness | 10001- | |
| 18 | 04434-51410 | Clip | 10001- | |
| 19 | 01010-81020 | Bolt | 10001- | |
| 20 | 01643-31032 | Washer | 10001- | |
| 21 | 04434-51410 | Clip | 10001- | |
| 22 | 144-854-1890 | Washer | 10001- | |
| 23 | 01010-81020 | Bolt | 10001- | |
| 24 | 56B-03-31341 | Bracket | 10001- | |
| 25 | 01010-81030 | Bolt | 10001- | |
| 26 | 01643-31032 | Washer | 10001- |
