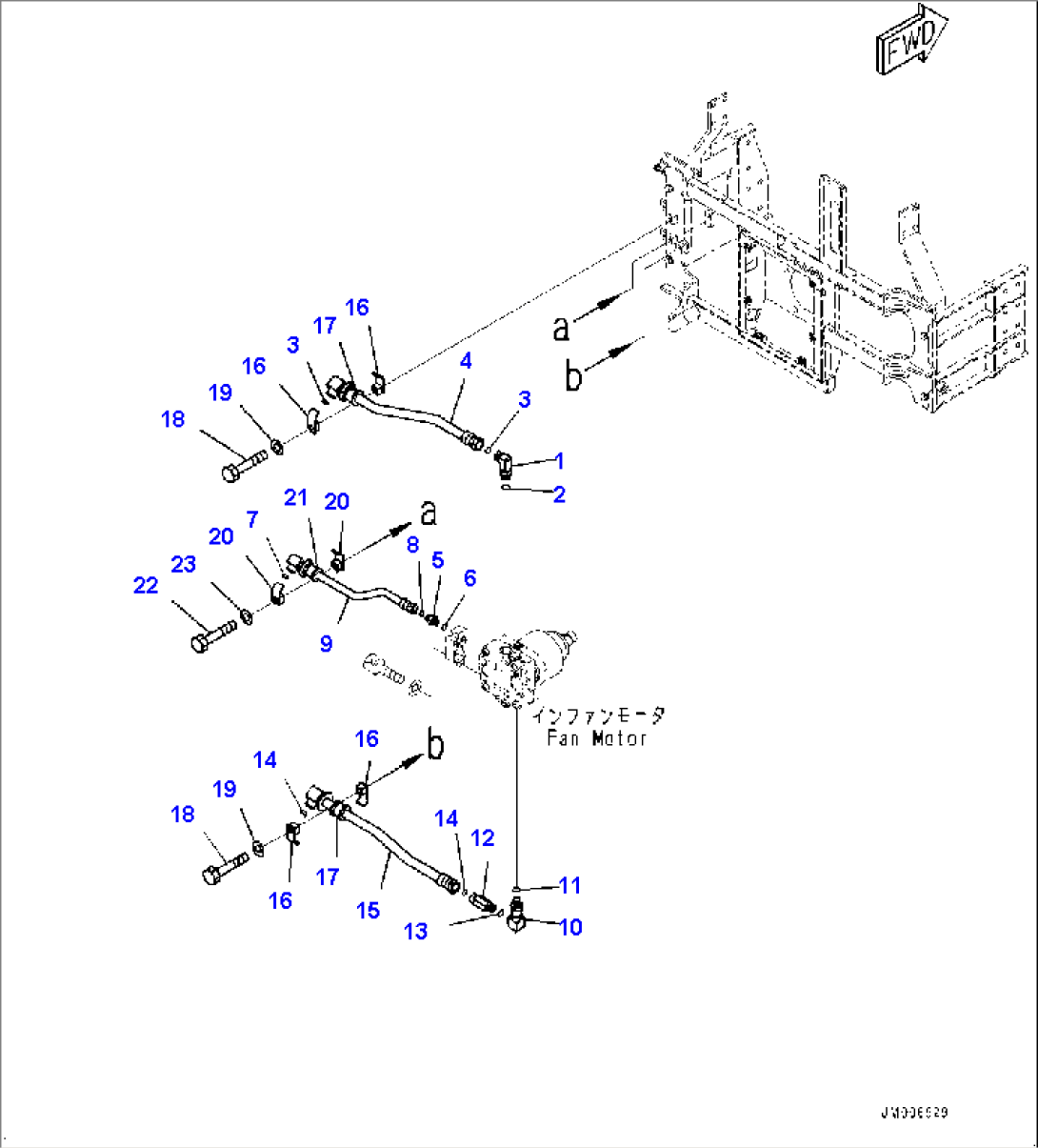

Radiator, Fan Motor Piping (#5129-)
Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · COOLING SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 02782-1062A | Elbow | 5129- | |
| 2 | 07002-62434 | O-ring | 5129- | |
| 3 | 02896-61018 | O-ring | 5129- | |
| 4 | 56B-03-3A411 | Tube | 5129- | |
| 5 | 02781-00422 | Union | 5129- | |
| 6 | 07002-62034 | O-ring | 5129- | |
| 7 | 02896-61015 | O-ring | 5129- | |
| 8 | 02896-61012 | O-ring | 5129- | |
| 9 | 56B-03-3A421 | Tube | 5129- | |
| 10 | 21N-62-41391 | Elbow | 5129- | |
| 11 | 07002-62434 | O-ring | 5129- | |
| 12 | 11Y-62-12440 | Nipple | 5129- | |
| 13 | 07002-62434 | O-ring | 5129- | |
| 14 | 02896-61018 | O-ring | 5129- | |
| 15 | 56B-03-3A431 | Tube | 5129- | |
| 16 | 07094-10620 | Clamp | 5129- | |
| 17 | 07095-10627 | Cushion | 5129- | |
| 18 | 01010-81280 | Bolt | 5129- | |
| 19 | 01643-31232 | Washer | 5129- | |
| 20 | 07094-10518 | Clamp | 5129- | |
| 21 | 07095-10422 | Cushion | 5129- | |
| 22 | 01010-81275 | Bolt | 5129- | |
| 23 | 01643-31232 | Washer | 5129- |
