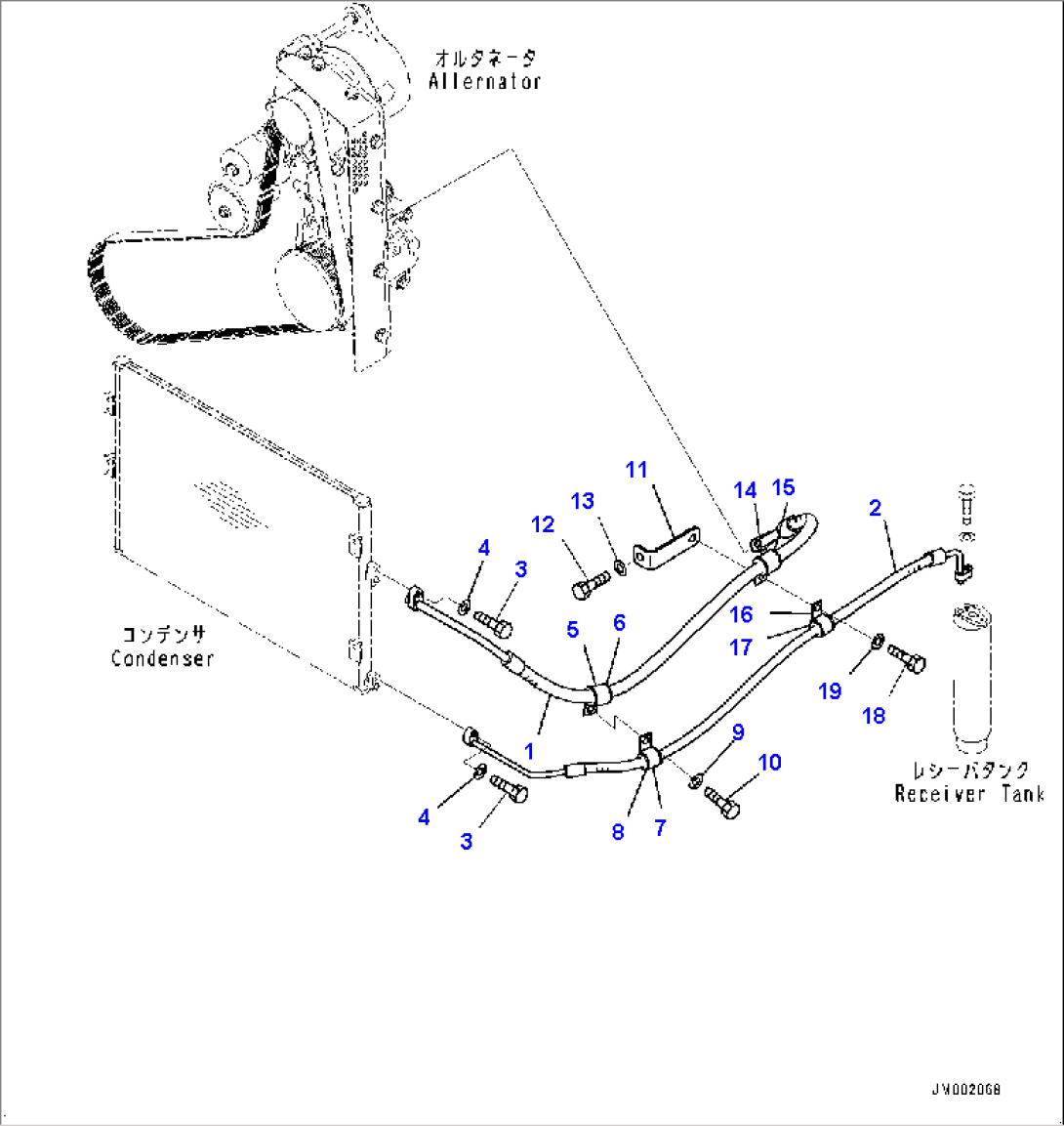

Radiator, Freon Piping (#10001-)

Komatsu HM400-5 S/N 10001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-07-32120Hose10001-
20Y-979-3140O-ring10001-
256B-07-32130Hose10001-
20Y-979-3150O-ring10001-
301010-80625Bolt10001-
401643-30623Washer10001-
504434-52511Clip10001-
607095-20318Cushion10001-
704434-52110Clip10001-
807095-20314Cushion10001-
901010-81025Bolt10001-
1001643-31032Washer10001-
1156B-07-32181Bracket10001-
1201010-81020Bolt10001-
1301643-31032Washer10001-
1404434-52511Clip10001-
1507095-20318Cushion10001-
1604434-52110Clip10001-
1707095-20314Cushion10001-
1801010-81025Bolt10001-
1901643-31032Washer10001-
