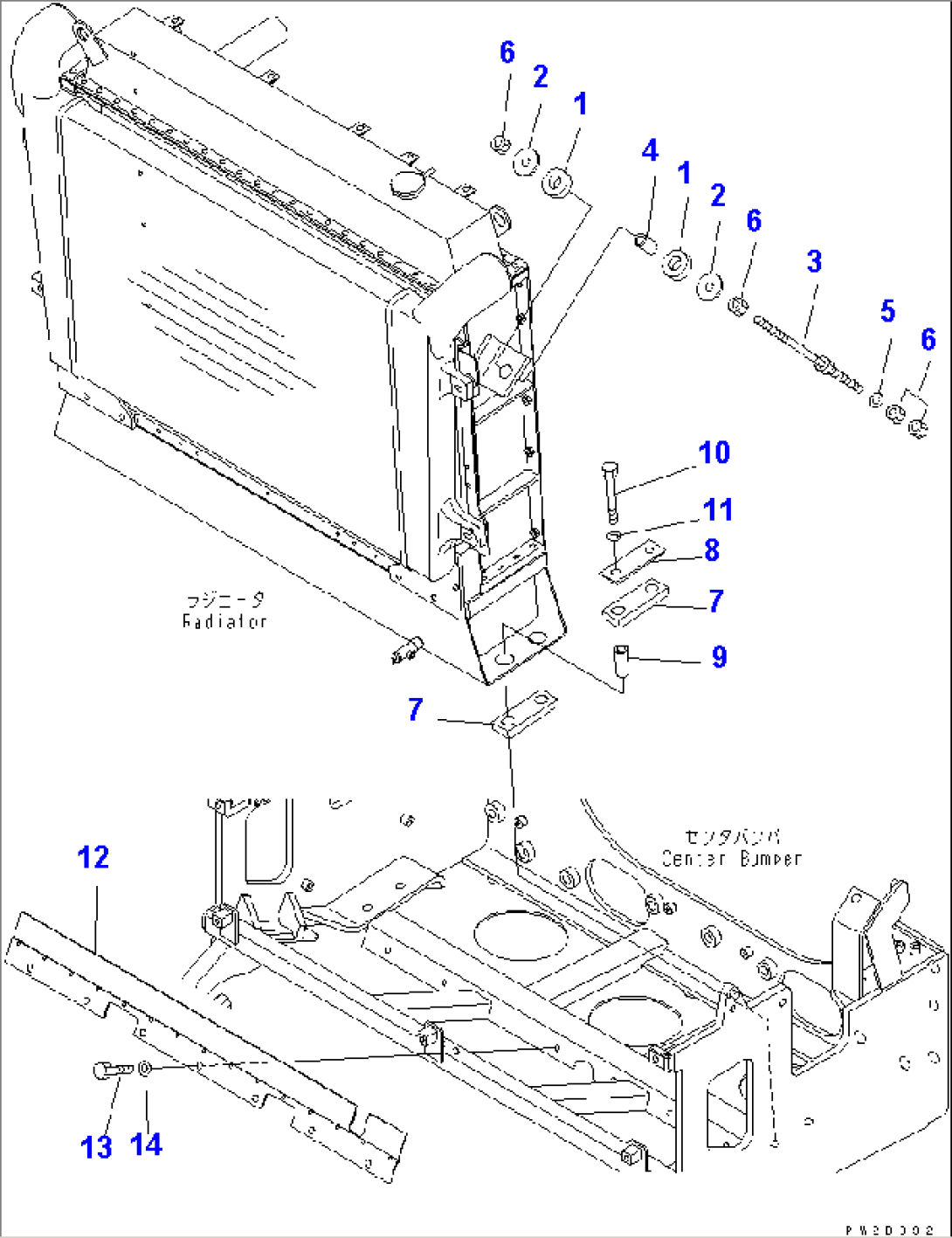

RADIATOR (MOUNTING PARTS)

Komatsu HM350-1 S/N 1001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1285-03-11160CUSHION1001-
2285-03-11170PLATE1001-
3569-03-42340ROD1001-
4566-03-42270SPACER1001-
501643-31645WASHER1001-
601582-11613NUT1001-
7285-03-11120CUSHION1001-
8285-03-11140PLATE1001-
9566-03-42270SPACER1001-
1001010-81695BOLT1001-
1101643-31645WASHER1001-
1256B-03-11842BAFFLE1001-
04400-00414RIVET1001-
1301010-81025BOLT1001-
1401643-31032WASHER1001-
