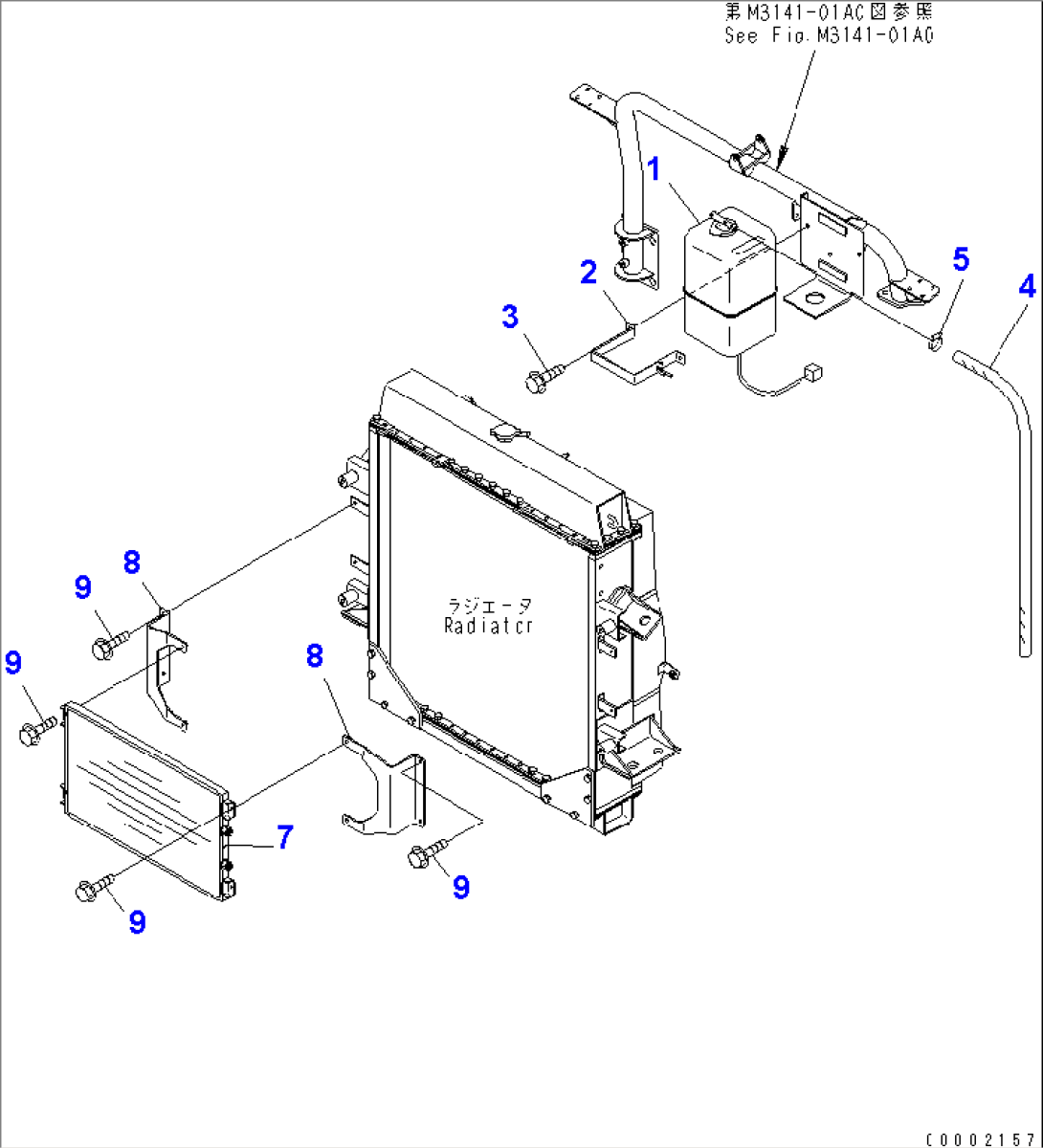

RADIATOR (RESERVE TANK)

Komatsu HM300TN-1 S/N 1001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-03-11410TANK1001-
421-03-22170CAP1001-
2423-03-11340BRACKET1001-
301435-00825BOLT1001-
456B-03-11630TUBE1001-
507281-10167CLAMP1001-
720Y-979-6130CONDENSER ASS'Y1001-
856D-07-12711BRACKET1001-
901435-00816BOLT1001-
