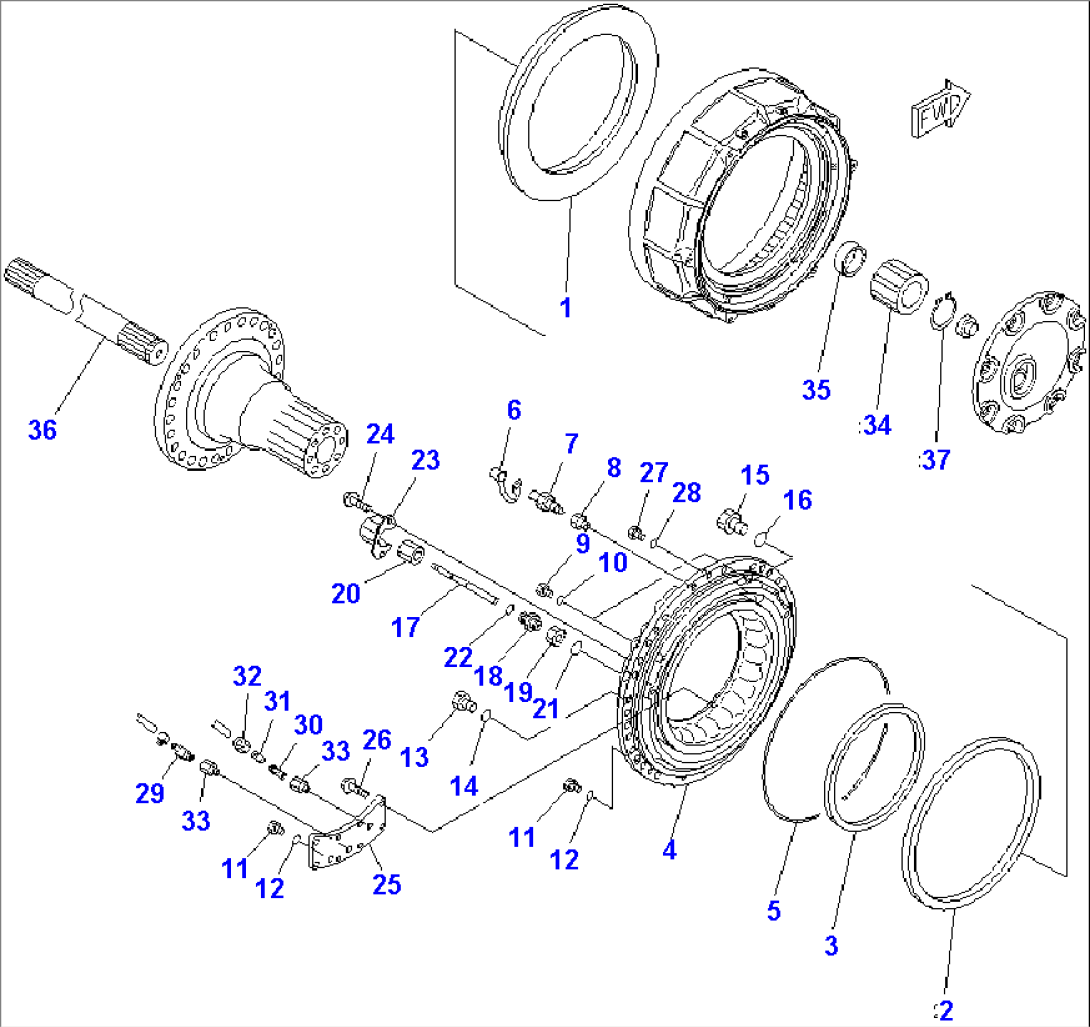

REAR AXLE (BRAKE CYLINDER) (R.H.)(#2001-)
Komatsu HM400-2 S/N 2001-2632 (ECOT3) · POWER TRAIN
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-22-20005 | AXLE ASS'Y | 2629- | ||
| 56B-22-20004 | AXLE ASS'Y | 2462-2628 | ||
| 56B-22-20003 | AXLE ASS'Y | 2001-2461 | ||
| 56B-22-20002 | AXLE ASS'Y | (2001-2430) | ||
| 56B-22-22003 | FINAL DRIVE ASS'Y | 2001- | ||
| 56B-22-22002 | FINAL DRIVE ASS'Y | (2001-2430) | ||
| 56B-22-24051 | BRAKE ASS'Y | 2001- | ||
| 56B-22-24050 | BRAKE ASS'Y | (2001-2430) | ||
| 1 | 56B-33-11121 | PISTON | 2001- | |
| 2 | 421-33-11440 | SEAL | 2001- | |
| 3 | 56B-33-11430 | SEAL | 2001- | |
| 4 | 56B-33-21120 | CYLINDER | 2071- | |
| 4 | 56B-33-21112 | CYLINDER | 2001-2070 | |
| 5 | 07000-15490 | O-RING | 2001- | |
| 6 | 566-32-11620 | CAP | 2001- | |
| 7 | 566-32-11430 | BLEEDER | 2001- | |
| 8 | 581-32-12140 | PLUG | 2001- | |
| 9 | 07040-11812 | PLUG | 2001-2070 | |
| 10 | 07002-11823 | O-RING | 2001-2070 | |
| 11 | 07040-11409 | PLUG | 2001- | |
| 12 | 07002-11423 | O-RING | 2001- | |
| 13 | 07040-12012 | PLUG | 2001-2070 | |
| 14 | 07002-12034 | O-RING | 2001-2070 | |
| 15 | 07040-12412 | PLUG | 2001-2070 | |
| 16 | 07002-12434 | O-RING | 2001-2070 | |
| 17 | 56B-33-11711 | SHAFT | 2001- | |
| 18 | 569-33-71720 | GUIDE | 2001- | |
| 19 | 01583-12414 | NUT | 2001- | |
| 20 | 569-33-71730 | CAP | 2001- | |
| 21 | 07002-12434 | O-RING | 2001- | |
| 22 | 07000-11005 | O-RING | 2001- | |
| 23 | 56B-33-11750 | COVER | 2001- | |
| 24 | 01435-01020 | BOLT | 2001- | |
| 25 | 56B-33-21910 | COVER | 2001- | |
| 26 | 01435-01030 | BOLT | 2001- | |
| 27 | 07040-11409 | PLUG | 2001- | |
| 28 | 07002-11423 | O-RING | 2001- | |
| 29 | 56D-61-24320 | ELBOW | 2001- | |
| 30 | 07834-00617 | ELBOW | 2001- | |
| 31 | 07831-00612 | SLEEVE | 2001- | |
| 32 | 07832-00614 | NUT | 2001- | |
| 33 | 582-01-12910 | NIPPLE | 2001- | |
| 34 | 56B-22-12420 | GEAR,SUN | 2001- | |
| 35 | 421-22-12350 | SPACER | 2001- | |
| 36 | 56B-22-12440 | SHAFT | 2001- | |
| 37 | 04064-06020 | RING | 2001- |
