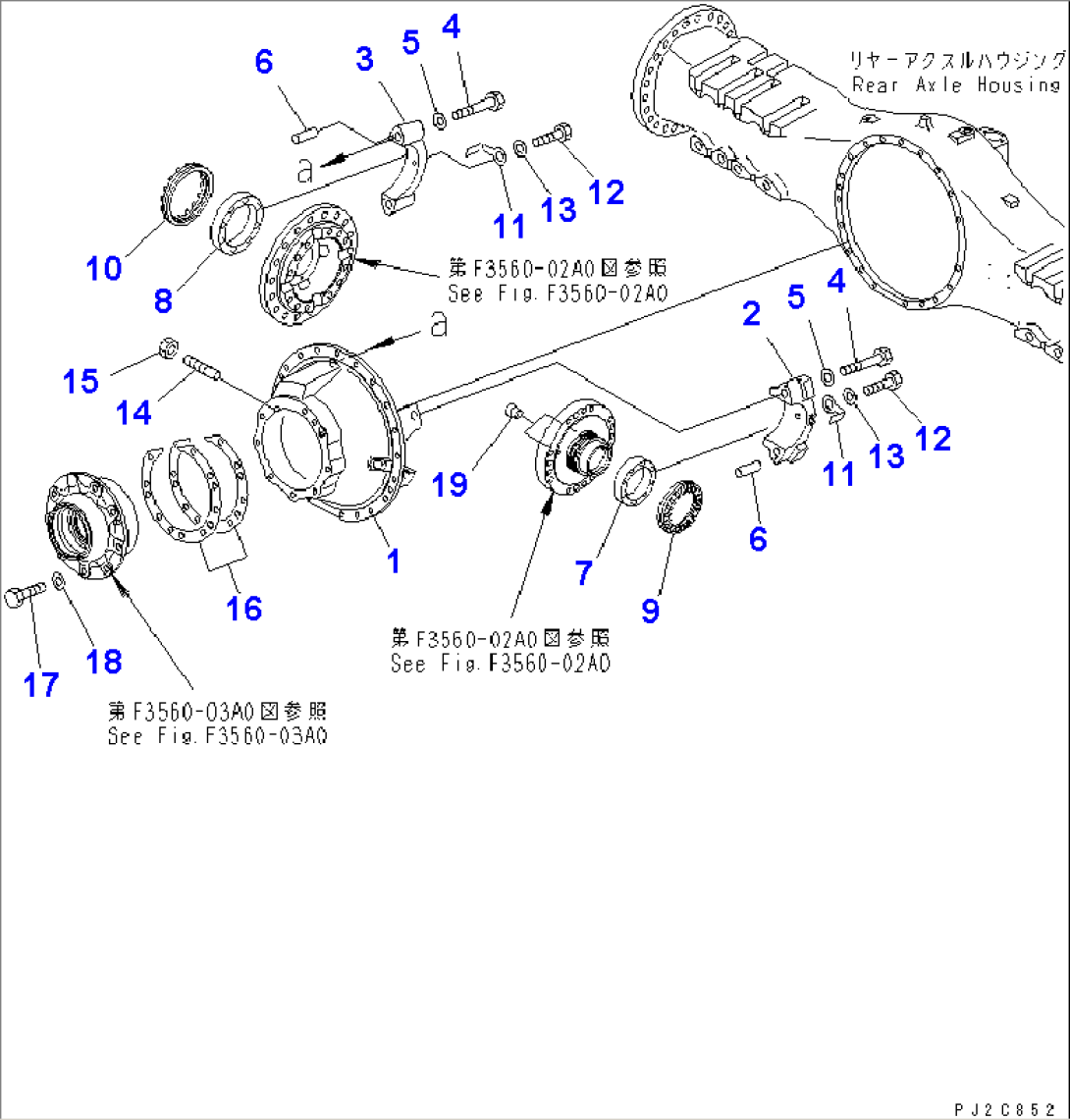

REAR AXLE (CARRIER)
Komatsu HM350-1 S/N 1001-UP · TORQUE CONVERTER AND TRANSMISSION
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56C-22-10002 | REAR AXLE ASS'Y | 1001- | ||
| 56C-22-11001 | DIFFERENTIAL ASS'Y,REAR | 1001- | ||
| 56C-22-11101 | CARRIER ASS'Y | 1001- | ||
| 7 | 567-22-71180 | BEARING | 1001- | |
| 8 | 56B-22-12860 | BEARING | 1001- | |
| 9 | 567-22-71140 | NUT | 1001- | |
| 10 | 56B-22-11141 | NUT | 1001- | |
| 11 | 421-22-11150 | LOCK | 1001- | |
| 12 | 01010-61430 | BOLT | 1001- | |
| 13 | 01643-31445 | WASHER | 1001- | |
| 14 | 421-22-11180 | BOLT | 1001- | |
| 15 | 01583-12414 | NUT | 1001- | |
| 16 | 56B-22-11360 | SHIMÃÂ, 0.15MM | 1001- | |
| 56B-22-11370 | SHIMÃÂ, 0.2MM | 1001- | ||
| 56B-22-11380 | SHIMÃÂ, 0.3MM | 1001- | ||
| 56B-22-11390 | SHIMÃÂ, 0.8MM | 1001- | ||
| 17 | 01010-61650 | BOLT | 1001- | |
| 18 | 01643-31645 | WASHER | 1001- | |
| 19 | 56B-22-11570 | PLUG | 1001- |
