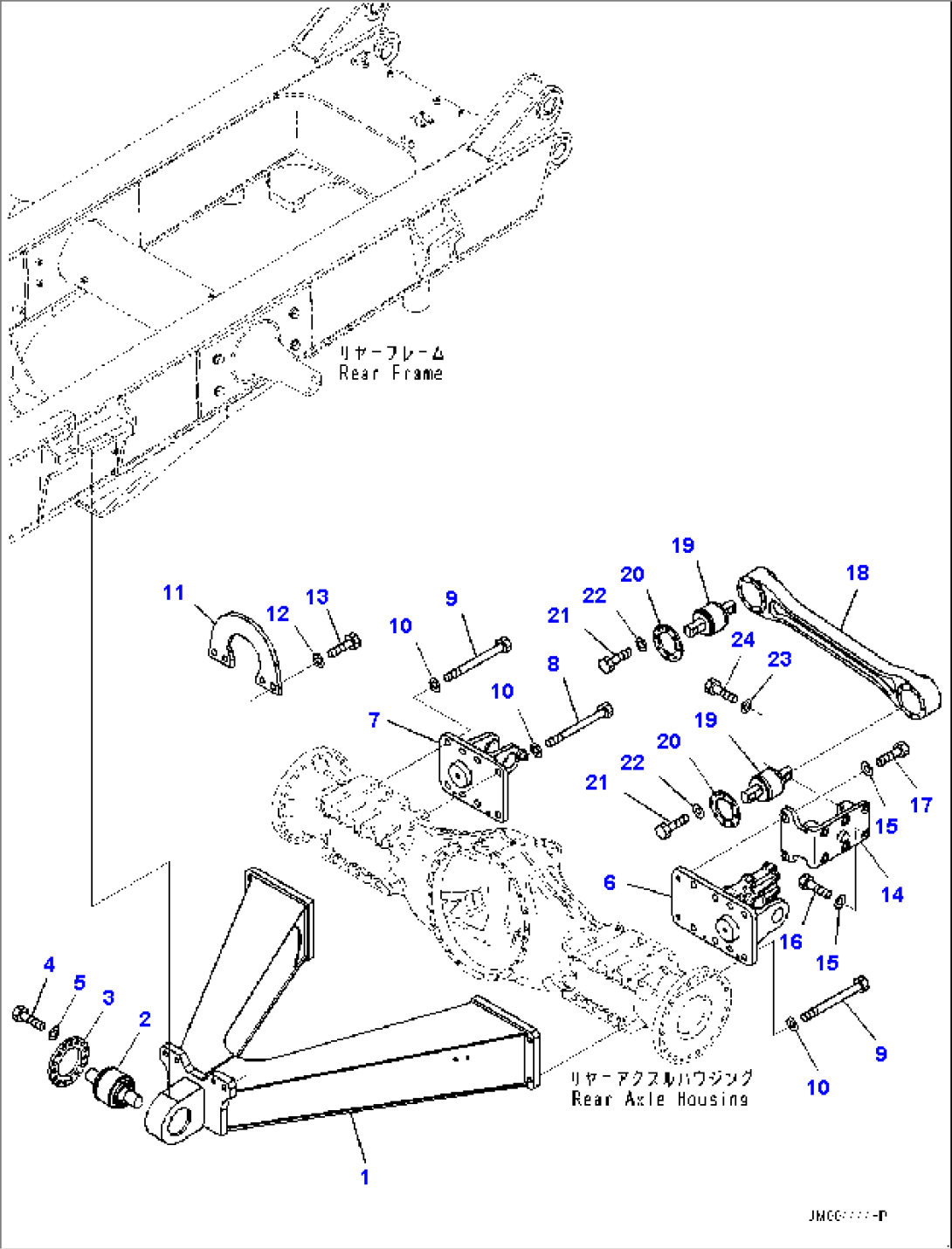

Rear Axle, Support (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-50-3A221Arm5129-
256B-50-22330Bearing5129-
356B-50-32810Plate5129-
401010-81440Bolt5129-
501643-31445Washer, Flat5129-
656B-50-12541Bracket5129-
756B-50-12550Bracket5129-
8423-974-1120Bolt5129-
956C-50-12420Bolt5129-
1001643-32460Washer5129-
1156B-89-3A171Guard5129-
1201643-32460Washer5129-
1301010-82490Bolt5129-
1456B-50-12562Bracket5129-
1501643-32060Washer5129-
1601010-82060Bolt5129-
1701010-82065Bolt5129-
1856C-50-12252Rod5129-
1956B-50-12341Bushing5129-
2056B-50-12240Plate5129-
2101010-81025Bolt5129-
2201643-31032Washer5129-
2301643-32460Washer5129-
2401010-62470Bolt5129-
