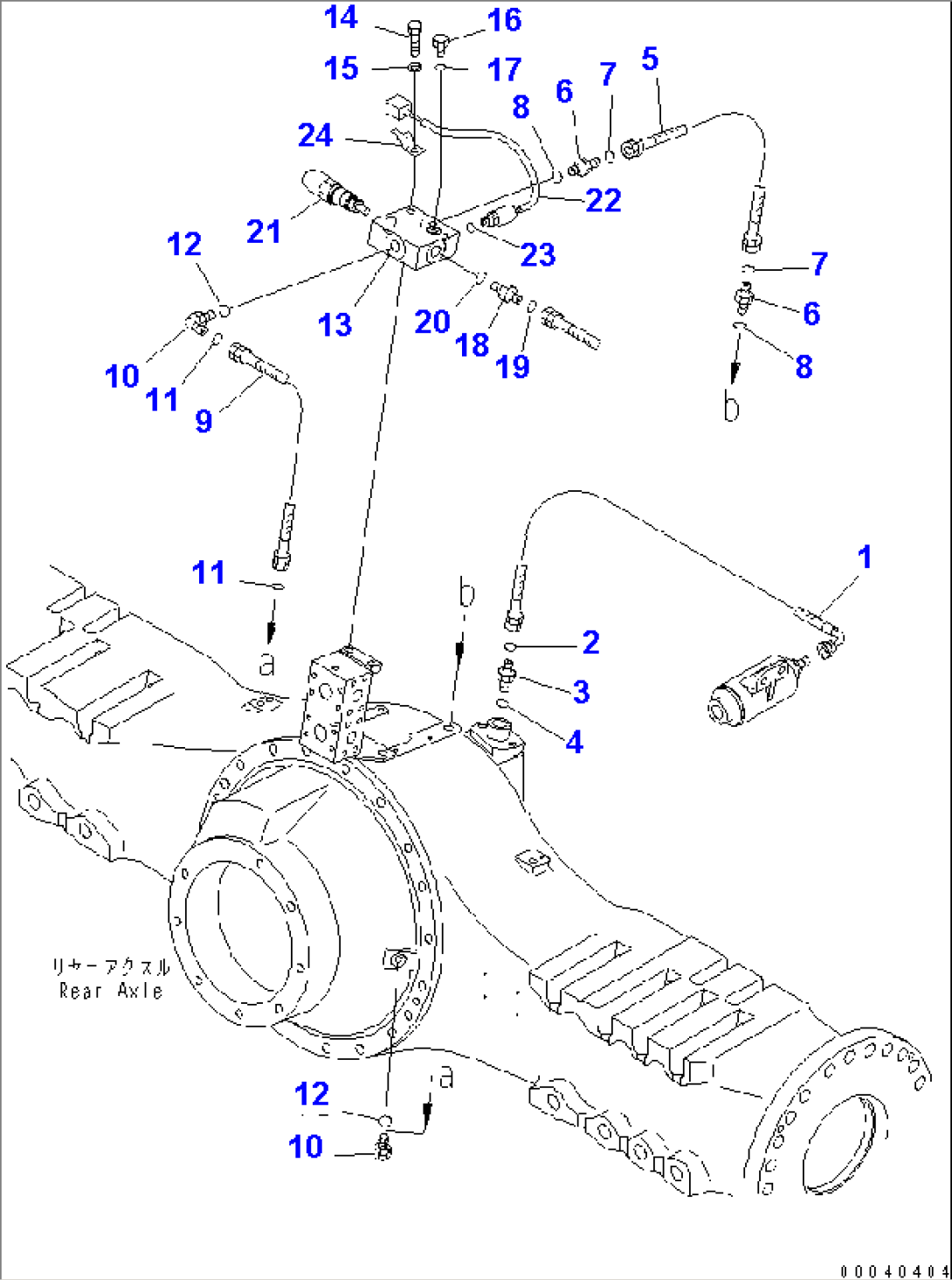

REAR BRAKE COOLING (DIFFERENTIAL LOCK LINE)(#7001-)

Komatsu HM400-2R S/N 7001-7078 · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
102763-00506HOSE7001-
202896-21015O-RING7001-
302783-10522ELBOW7001-
407002-22434O-RING7001-
502762-003A3HOSE7001-
602781-00315UNION7001-
702896-21009O-RING7001-
807002-22034O-RING7001-
902762-00305HOSE7001-
1002782-10315ELBOW7001-
1102896-21009O-RING7001-
1207002-22034O-RING7001-
1356B-88-22290BLOCK7001-
1401010-81065BOLT7001-
1501643-31032WASHER7001-
1607040-11007PLUG7001-
1707002-21023O-RING7001-
1802781-00315UNION7001-
1902896-21009O-RING7001-
2007002-22034O-RING7001-
2156B-88-12161VALVE7001-
22418-43-37230SWITCH7001-
2307002-11423O-RING7001-
2408193-21012CLIP7001-
