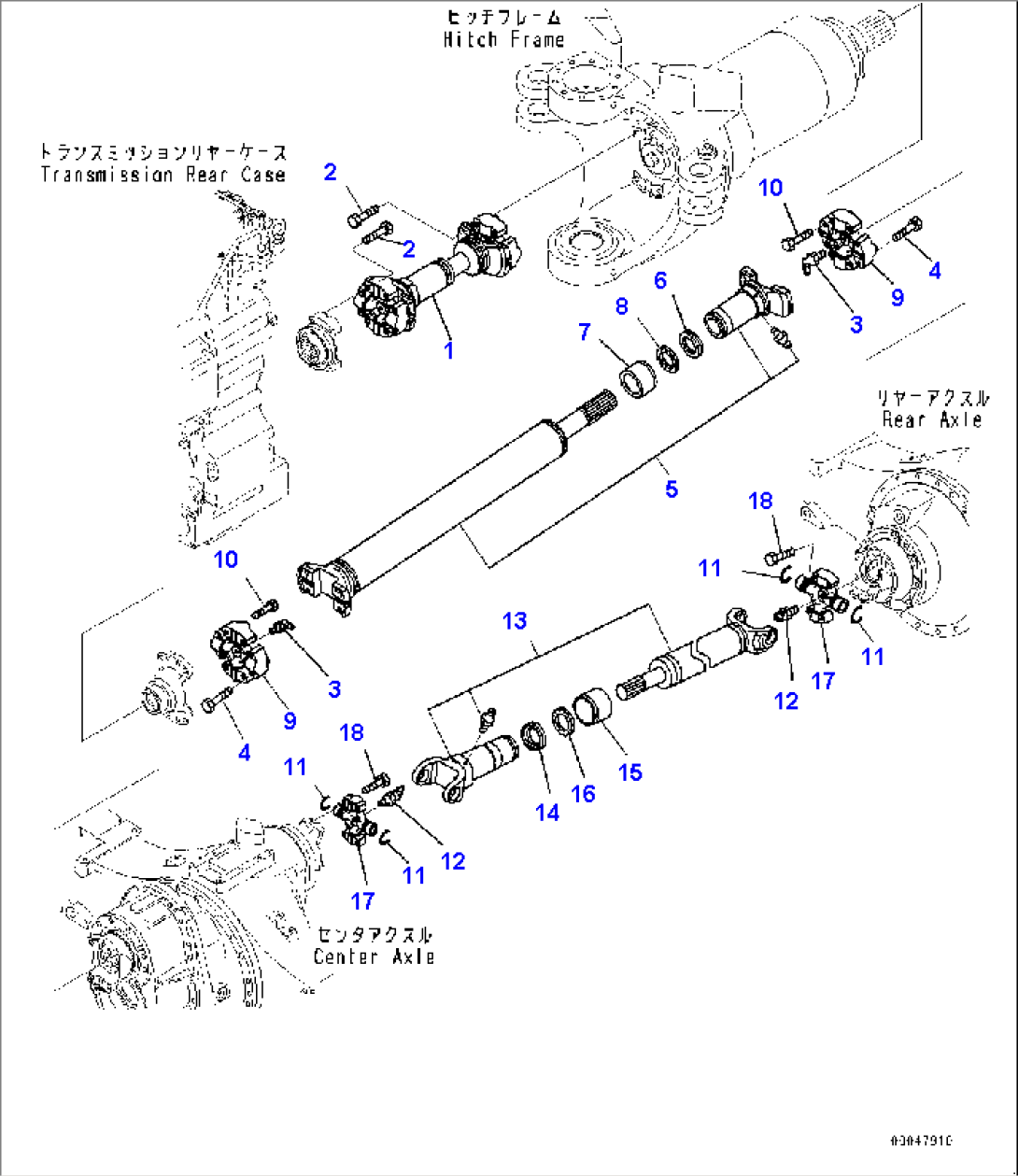

Rear Drive Shaft, (#2785-2915)

Komatsu HM300-2 S/N 2785-UP · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-20-12000Propeller Shaft2785-2915
201050-61260Bolt2785-@
256D-20-14001Propeller Shaft2785-2915
356D-20-11400Fitting2785-2915
4421-20-12690Bolt2785-2915
556D-20-14201Yoke and Shaft Assembly2785-2915
556D-20-16300Fitting2785-2915
6423-20-32740Seal2785-2915
756D-20-16310Cover2785-2915
856D-20-16320Cover2785-2915
956B-20-15100Spider Assembly2785-2915
1001050-61260Bolt2785-@
1056D-20-15001Propeller Shaft2785-2915
11423-20-12710Ring2785-2915
12423-20-32631Fitting, Grease2785-2915
1356D-20-15201Yoke and Shaft Assembly2785-2915
56D-20-16300Fitting2785-2915
14423-20-32740Seal2785-2915
1556D-20-16310Cover2785-2915
1656D-20-16320Cover2785-2915
1756D-20-11101Spider Assembly2785-2915
1801050-61250Bolt2785-@
