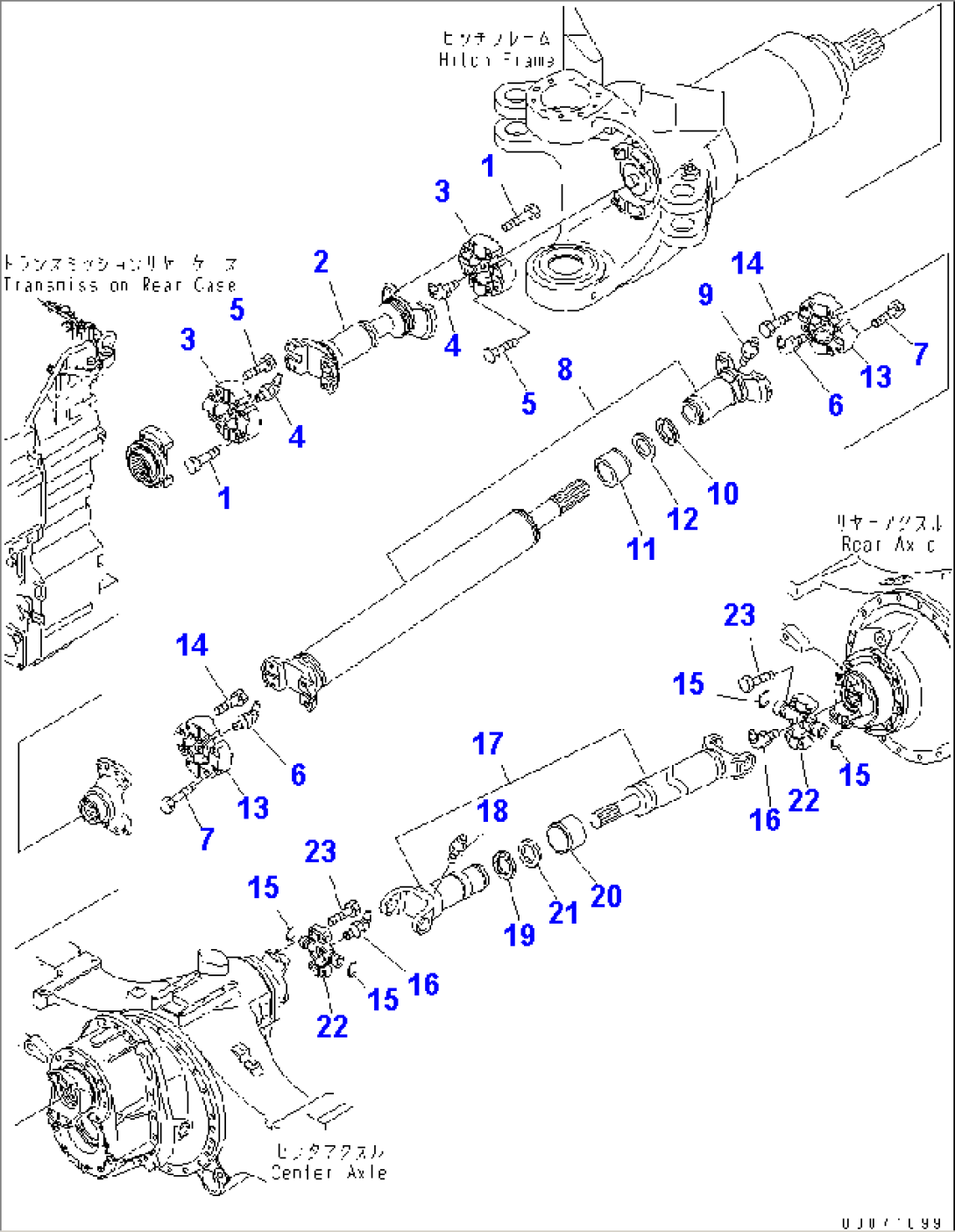

REAR DRIVE SHAFT
Komatsu HM300-1 S/N 1001-UP · POWER TRAIN
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56D-20-12000 | PROPELLER SHAFT | 1001- | ||
| 1 | 421-20-12690 | BOLT | 1001- | |
| 2 | 56D-20-12200 | YOKE ASS'Y | 1001- | |
| 3 | 56B-20-15100 | SPIDER ASS'Y | 1001- | |
| 4 | 56D-20-11400 | FITTING | 1001- | |
| 5 | 01050-61260 | BOLT | 1001- | |
| 56D-20-14001 | DRIVE SHAFT ASS'Y | 1001- | ||
| 6 | 56D-20-11400 | FITTING | 1001- | |
| 7 | 421-20-12690 | BOLT | 1001- | |
| 8 | 56D-20-14201 | SHAFT AND YOKE A. | 1001- | |
| 9 | 56D-20-16300 | FITTING | 1001- | |
| 10 | 423-20-32740 | SEAL | 1001- | |
| 11 | 56D-20-16310 | COVER | 1001- | |
| 12 | 56D-20-16320 | COVER | 1001- | |
| 13 | 56B-20-15100 | SPIDER ASS'Y | 1001- | |
| 14 | 01050-61260 | BOLT | 1001- | |
| 56D-20-15001 | DRIVE SHAFT ASS'Y | 1001- | ||
| 15 | 423-20-12710 | RING | 1001- | |
| 16 | 423-20-32631 | FITTING | 1001- | |
| 17 | 56D-20-15201 | SHAFT AND YOKE A. | 1001- | |
| 18 | 56D-20-16300 | FITTING | 1001- | |
| 19 | 423-20-32740 | SEAL | 1001- | |
| 20 | 56D-20-16310 | COVER | 1001- | |
| 21 | 56D-20-16320 | COVER | 1001- | |
| 22 | 423-20-32621 | SPIDER ASS'Y | 1001- | |
| 23 | 01050-61250 | BOLT | 1001- |
