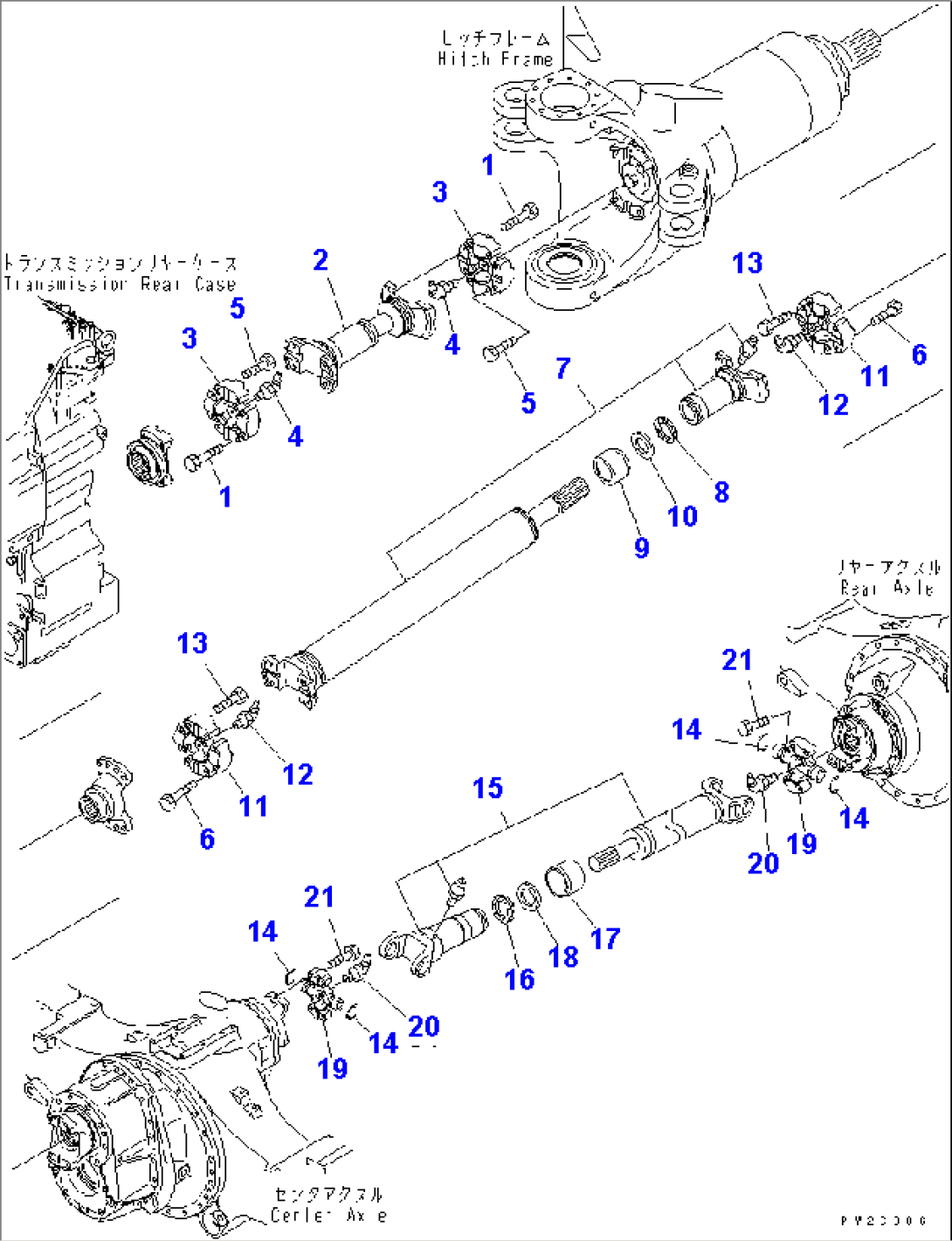

REAR DRIVE SHAFT

Komatsu HM300TN-1 S/N 1001-UP · TORQUE CONVERTER AND TRANSMISSION

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-20-12000PROPELLER SHAFT1001-
1421-20-12690BOLT1001-
256D-20-12200YOKE ASS'Y1001-
356B-20-15100SPIDER ASS'Y1001-
456D-20-11400FITTING1001-
501050-61260BOLT1001-
56D-20-14001DRIVE SHAFT ASS'Y1001-
6421-20-12690BOLT1001-
56D-20-14201SHAFT AND YOKE A.1001-
756D-20-16300FITTING1001-
8423-20-32740SEAL1001-
956D-20-16310COVER1001-
1056D-20-16320COVER1001-
1156B-20-15100SPIDER ASS'Y1001-
1256D-20-11400FITTING1001-
1301050-61260BOLT1001-
56D-20-15001DRIVE SHAFT ASS'Y1001-
14423-20-12710RING1001-
56D-20-15201SHAFT AND YOKE A.1001-
1556D-20-16300FITTING1001-
16423-20-32740SEAL1001-
1756D-20-16310COVER1001-
1856D-20-16320COVER1001-
19423-20-32621SPIDER ASS'Y1001-
20423-20-32631FITTING1001-
2101050-61250BOLT1001-
