Item | Part No. | Part Name | Qty | Serial No. |
(426-23-10005) | REAR AXLE ASS'Y | 11444- | ||
(\0\426-23-10004) | REAR AXLE ASS'Y | 10325-11443 | ||
(\0\426-23-10003) | REAR AXLE ASS'Y | 10245-10324 | ||
(\0\426-23-10002) | REAR AXLE ASS'Y | 10167-10244 | ||
(\0\426-23-10001) | REAR AXLE ASS'Y | 10001-10166 | ||
THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.3201 TO 3231. | ||||

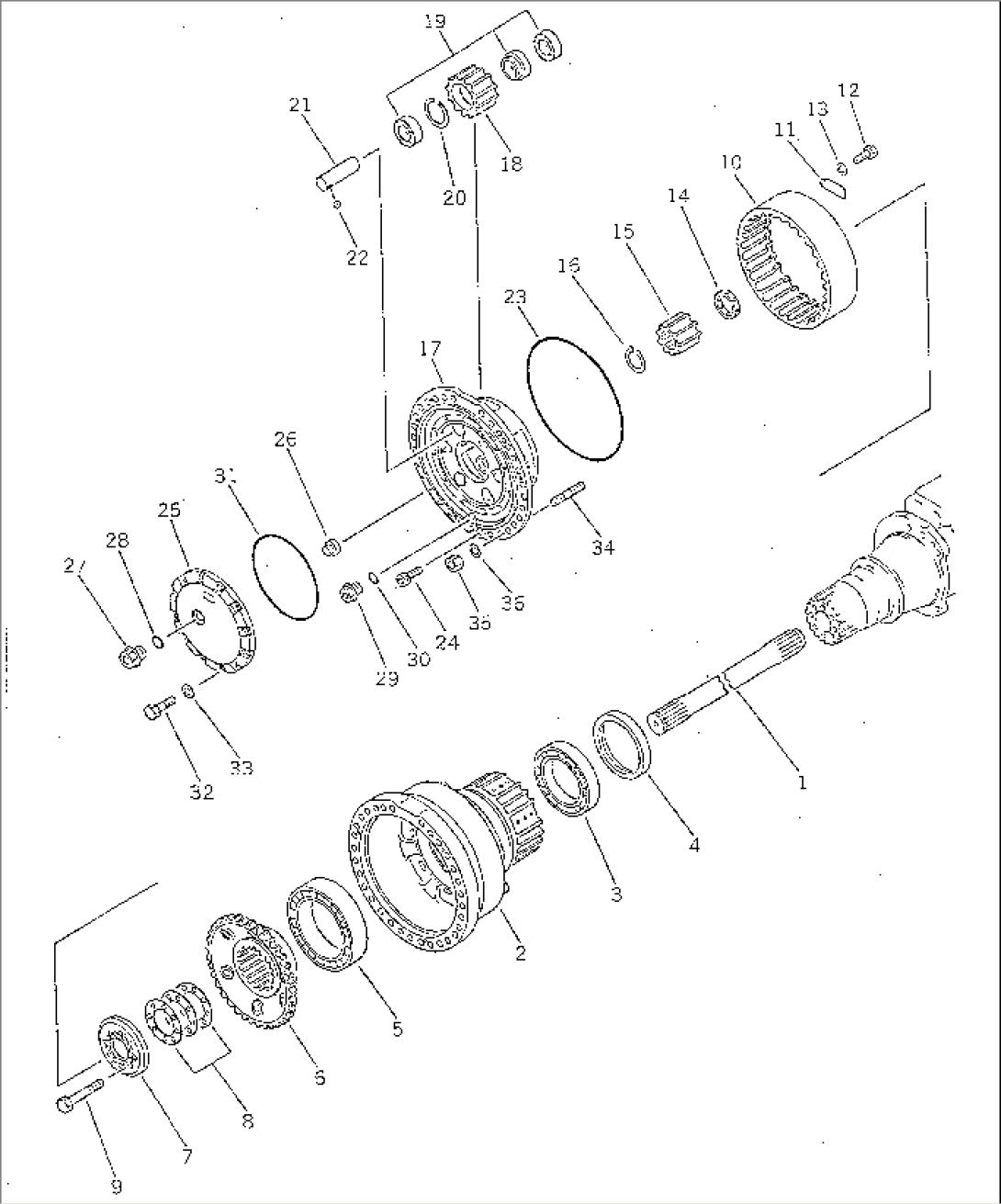

426-22-12001 | FINAL DRIVE ASS'Y | 10001- | ||
1 | 426-22-12411 | SHAFT,L.H. | 10001- | |
1 | (\2\426-22-12410) | SHAFT,L.H. | (10001-10670) | |
1 | 426-22-12441 | SHAFT,R.H. | 10001- | |
1 | (\2\426-22-12440) | SHAFT,R.H. | (10001-10670) | |
2 | 426-22-12712 | HUB | 10001- | |
3 | 426-22-12810 | BEARING | 10001- | |
4 | 426-22-12130 | RETAINER | 10001- | |
5 | 426-22-12850 | BEARING | 10001- | |
6 | 426-22-12310 | HUB | 10001- | |
7 | 426-22-12210 | RETAINER | 10001- | |
8 | 426-22-00050 | SHIM KIT | 10001- | |
8 | \6\ | SHIM, 0.2MM | 10001- | |
8 | \6\ | SHIM, 0.3MM | 10001- | |
8 | \6\ | SHIM, 1.0MM | 10001- | |
9 | 01010-61665 | BOLT | 10001- | |
10 | 426-22-12540 | GEAR | 10001- | |
11 | 566-22-12560 | PLATE,LOCK | 10001- | |
12 | 01010-60820 | BOLT | 10001- | |
13 | 01643-30823 | WASHER | 10001- | |
14 | 426-22-12430 | SPACER | 10001- | |
15 | 426-22-12421 | GEAR | 10403- | |
15 | \0\426-22-12420 | GEAR | 10001-10402 | |
16 | 04064-08530 | RING,SNAP | 10001- | |
426-22-00060 | CARRIER ASS'Y | 10001- | ||
17 | 426-22-12611 | CARRIER | 10403- | |
17 | \0\426-22-12610 | CARRIER | 10001-10402 | |
18 | 426-22-12530 | GEAR | 10001- | |
19 | 426-22-12520 | BEARING | 10001- | |
20 | 426-22-12910 | RING | 10001- | |
21 | 426-22-12510 | SHAFT | 10001- | |
22 | 04260-01587 | BALL | 10001- | |
23 | 07000-15490 | O-RING (K5) | 10001- | |
24 | 01252-31230 | BOLT | 10001- | |
25 | 426-22-12621 | COVER | 10001- | |
26 | 286-22-12630 | BUTTON | 10001- | |
27 | 07044-13620 | PLUG | 10001- | |
28 | 07002-03634 | O-RING (K5) | 10001- | |
29 | 07044-12412 | PLUG | 10001- | |
30 | 07002-02434 | O-RING (K5) | 10001- | |
31 | 07000-15345 | O-RING (K5) | 10001- | |
32 | 01010-81230 | BOLT | 10001- | |
33 | 01643-31232 | WASHER | 10001- | |
34 | 01144-62485 | STUD | 10333- | |
34 | \0\01144-82485 | STUD | 10001-10332 | |
35 | 426-22-12931 | NUT | 10333- | |
35 | \0\426-22-12930 | NUT | 10001-10332 | |
36 | 01643-32460 | WASHER | 10001- |
