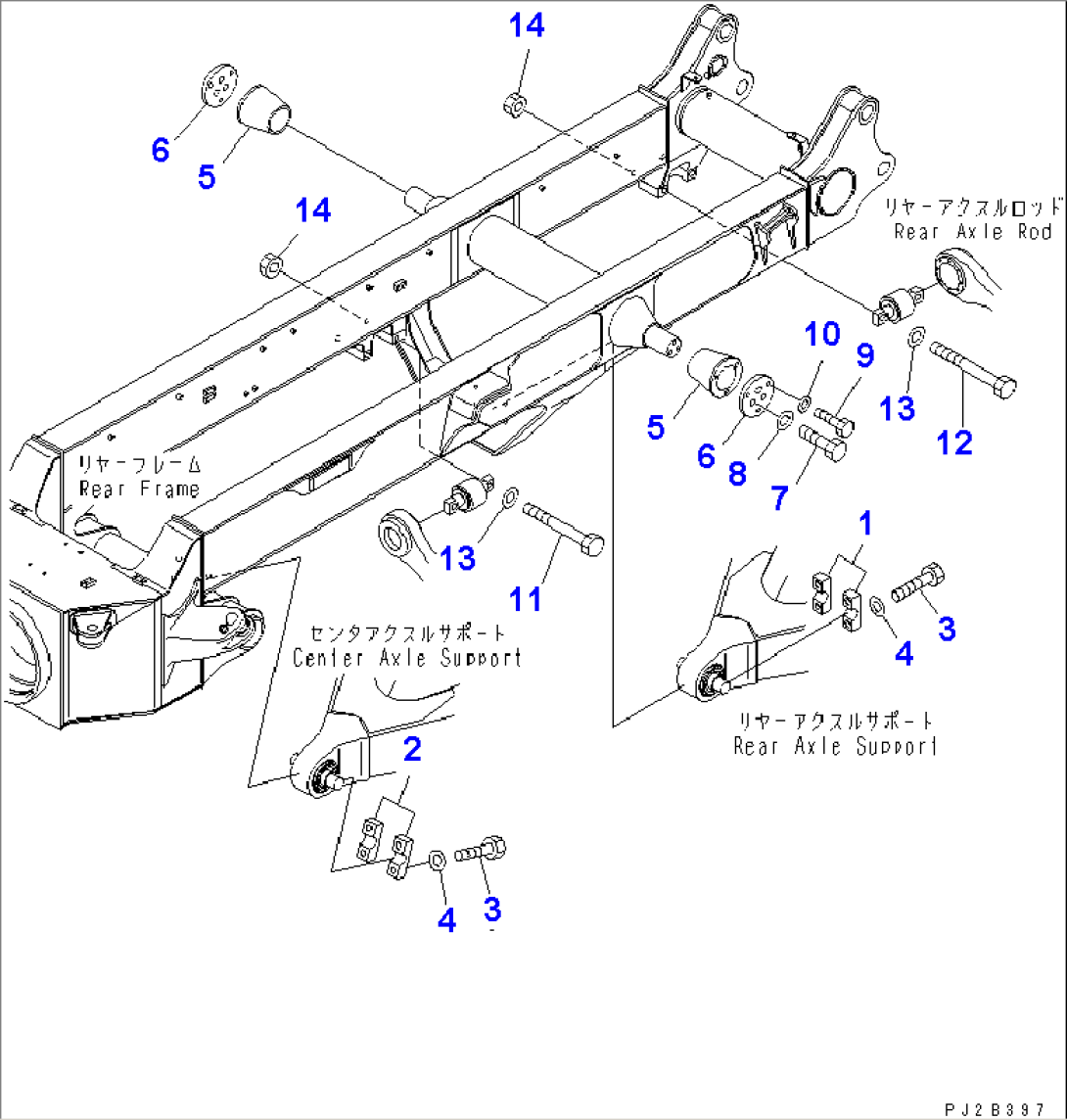

REAR FRAME (AXLE ARM AND EQUALIZER BAR)

Komatsu HM400-1L S/N A10001-UP · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-50-12150PLATEA10001-
256B-50-12150PLATEA10001-
301010-82475BOLTA10001-
401643-32460WASHERA10001-
556B-50-12160SHAFTA10001-
656B-50-12170PLATEA10001-
701010-82455BOLTA10001-
801643-32460WASHERA10001-
901010-81440BOLTA10001-
1001643-31445WASHERA10001-
11419-09-11130BOLTA10001-
12205-46-62160BOLTA10001-
1301643-32460WASHERA10001-
1401580-12419NUTA10001-
